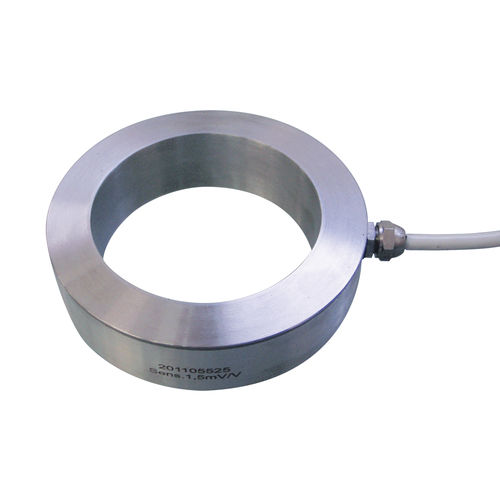

Capteur de force en traction PSRT

en anneauen acier inoxydableIP65

Le capteur annulaire toroïdal PSRT, en acier inoxydable, est utilisé pour vérifier le filage des tirants ou des boulons de rivetage de roc ou de terre. En autre, les cellules annulaires toroïdales présentent des décharges ou des surcharges de tension dans les murs de soutènement. Pavone Systèmes propose un service de personnalisation des cellules de charge en fonction des applications. Spécifications techniques Débit nominal DN: 1 ÷ 400 Erreur combinée: ±0,15 % pleine échelle Répétabilité: ±0,02 pleine échelle Creep (20 Minutes): ±0,02 % pleine échelle Surcharge de sécurité: 150 % DN Surcharge maximale: > 300 % DN Matériel: Acier inoxydable 17.4 PH Degré de protection: IP65-67 Température compensé: -10 ÷ + 50 °C Température de fonctionnement: -20 ÷ + 70 °C Effet de la température sur zéro: ±0,005 % pleine échelle/°C Effet de la température sur la sortie: ±0,005 % pleine échelle/°C Tension d'excitation: 2 ÷ 15 Vdc/ca Sortie nominale SN: 1,5 - 2 mV/V Résistance d'entrée: 700 ±20 Ohm Résistance de sortie: 700 ±5 Ohm Isolation: > 5000 MOhm
