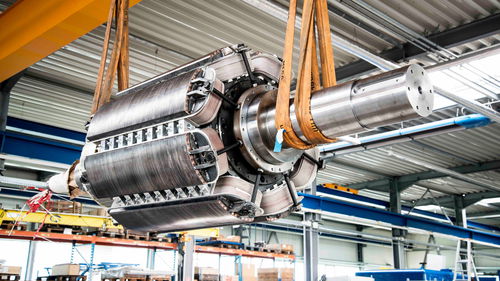

Rotor pour moteur électrique synchrone à aimants permanents

sur mesureDC1000 V

ENROULEMENTS DE ROTOR Qu'il s'agisse d'enroulements de rotor à courant continu ou triphasé, nous tenons compte de tous les paramètres spéciaux lors de la fabrication de vos enroulements de rotor. Enroulements de rotor à ressort En fonction de la puissance nominale de votre machine, nous fabriquons des enroulements en forme de champignon ou de barre. En outre, l'usinage mécanique de pièces de rotor, comme la fabrication d'arbres, de noyaux laminés et d'assemblages à bague collectrice, fait également partie de notre gamme de produits, tout comme la fabrication de rotors bipolaires de type turbine, y compris l'équilibrage et l'écrémage. Caractéristiques techniques - Poids : Max. 32 t - Cuivre - Barres isolées et/ou fil émaillé - Pour l'utilisation de la technologie VPI ou Resin-Rich - Section minimale : 4 x 1 mm - Section transversale 25 x 5 mm : Jusqu'à une longueur de max. 2 m - Dimensions spéciales possibles sur demande - Bandeau d'enroulement - Jusqu'à un diamètre de noyau laminé de 1 500 mm - Jusqu'à une longueur d'arbre de 5 000 mm - Poids : 10 t - Les rotors de plus grande taille sont actuellement bandés à Bitterfeld. Enroulements de rotor triphasé à cage d'écureuil Ce type de bobinage est fabriqué avec des barres de cuivre, d'aluminium ou d'alliages spéciaux. Caractéristiques techniques - Jusqu'à un poids de 32 t - Avec des barres en aluminium ou en cuivre - Dans toutes les géométries de barres Analyse des matériaux - Technologies utilisées pour l'assemblage : - Soudage, brasage et brasage tendre - Brasage à flamme nue ou par induction
