Réacteur de process

de synthèse parallèlemicro

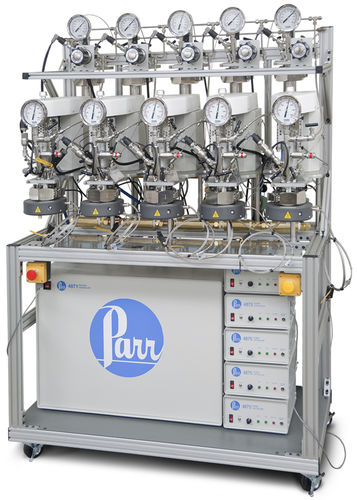

Ce système de réacteurs parallèles comprend cinq mini-réacteurs agités de 160 ml, de la série 4560, conçus pour être utilisés à 350 °C et 3000 psig / 200 bar. Chacun des réacteurs est associé à une cuve spéciale haute pression (345 bar / 5000 psig) de 100 ml à usage général servant de réservoir d'alimentation en gaz réactif. Ces réservoirs d'alimentation sont situés au-dessus et immédiatement derrière les réacteurs principaux et sont chacun équipés d'un transducteur de pression dédié, d'un thermocouple et d'un régulateur de pression constante. Le régulateur maintient le réacteur en aval à une pression constante tandis que la combinaison transducteur de pression/thermocouple permet au contrôleur de processus de surveiller et d'enregistrer avec précision la consommation de gaz réactif en temps réel. Ce système serait normalement utilisé pour étudier divers aspects des réactions d'hydrogénation ou de carbonylation. Le contrôleur de processus 4871 contrôle et enregistre également la température du réacteur, la vitesse d'agitation et surveille la pression de réaction. Le socle compact du système de réacteur comprend non seulement des collecteurs d'alimentation en gaz réactif et d'évent/de purge, mais aussi des collecteurs d'alimentation et de vidange de l'eau de refroidissement pour simplifier l'installation et le raccordement.
