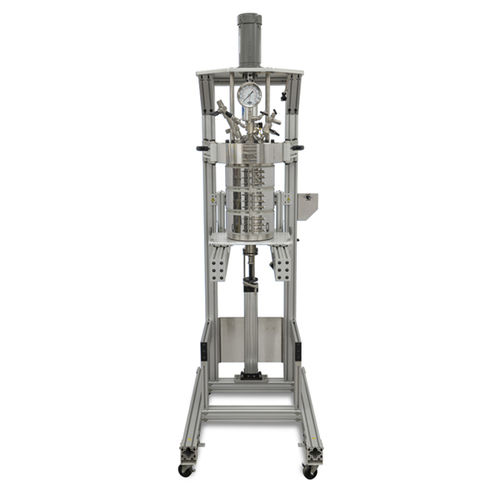

Réacteur à cuve agitée 4555 series

de laboratoirechimique

Les réacteurs des modèles 4555 et 4557 ont une capacité de 5 gallons (18,75 l) tandis que les modèles 4556 et 4558 sont des unités similaires avec un volume de 10 litres (2,6 gal). Les réacteurs de 10 litres se situent entre le modèle plus grand de 5 gallons et les modèles plus petits de 1 et 2 gallons de la série 4550. Les modèles de cuves sont proposés avec une tête mobile ou une tête fixe. Ces réacteurs sont disponibles avec un joint torique FKM pour des températures de fonctionnement jusqu'à 225 °C, et un joint torique FFKM pour des températures jusqu'à 300 °C, ou avec un joint plat en PTFE pour des températures de fonctionnement jusqu'à 350 °C maximum. Dans la conception à tête mobile (voir page 46), la cuve est maintenue dans un système de support qui minimise l'effort physique nécessaire pour manipuler ces composants lourds. Le palan est fixé à une colonne de support qui fournit un moyen pratique de soulever la tête et le cylindre hors du support. Ces composants peuvent être transférés en position de maintien sur le côté droit du support. Les récipients équipés d'une vanne de vidange par le bas resteront probablement dans le chauffage la plupart du temps, mais peuvent être sortis lorsque cela est nécessaire. Le support de tête fixe comporte des anneaux fendus articulés qui pivotent de chaque côté, permettant à la tête de rester fixée au support tandis qu'un élévateur pneumatique permet de lever et d'abaisser le cylindre. Une fois abaissé, le cylindre peut être glissé vers l'avant pour être nettoyé et entretenu. Ces réacteurs sont généralement utilisés pour des installations pilotes ou pour la production de produits chimiques sur mesure, généralement avec une variété d'accessoires ajoutés aux unités de base. Divers appareils de chauffage, des moteurs plus puissants, des agitateurs plus lourds et des commandes à distance adaptés à la taille de ces réacteurs ont été conçus et sont disponibles.
