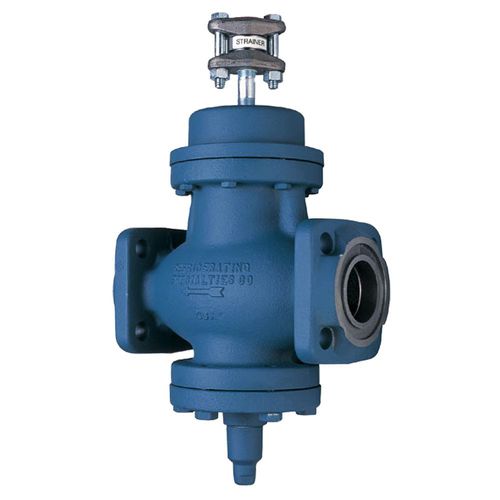

Vanne à piston S9 series

manuellepour gazpour système frigorifique

Les vannes S9A et S9W sont conçues pour s'ouvrir ou se fermer rapidement et complètement dans des conditions qui rendent les électrovannes conventionnelles peu fiables ou inadaptées. La S9 ne nécessite pas de perte de charge minimale pour s'ouvrir, ce qui la rend idéale pour certaines applications. Les S9A et S9W sont des électrovannes à gaz robustes qui conviennent à l'ammoniac et à d'autres réfrigérants, à certaines huiles et à d'autres fluides approuvés pour une utilisation en réfrigération. Il s'agit de vannes semi-acier à commande pilote. Les vannes peuvent être ouvertes au moyen de la tige d'ouverture manuelle pour l'entretien ou en cas de panne de courant. Les vannes de type S9A et S9W sont des vannes à commande pilote, mais elles utilisent une source externe de gaz à haute pression pour actionner la vanne, et ne nécessitent donc pas de chute de pression minimale pour s'ouvrir. La pression de gaz externe pour le type S9A doit être au moins 0,69 bar (10 psi), et 0,71 bar (10 psi) pour le S9W, au-dessus de la pression interne en amont de la vanne pour une ouverture positive. Cette vanne est normalement fermée. Il s'agit de vannes à deux positions utilisant la pression du gaz du condenseur agissant sur un piston pour l'ouverture et sur un ressort puissant pour la fermeture. Un siège rodé au sommet du piston empêche le gaz du condenseur de fuir autour du piston vers le côté aspiration du compresseur de la vanne. Une électrovanne à double pilote permet d'admettre la pression du gaz du condenseur dans le piston pour l'ouverture et de purger cette pression dans la conduite d'aspiration pour la fermeture de la vanne. Un thermostat ou un relais unipolaire à double effet peut être utilisé pour contrôler ces deux électrovannes pilotes. Caractéristiques et avantages : - Faible perte de charge pour un fonctionnement à basse température - Peut être installée en position verticale ou horizontale - Ouverture manuelle
