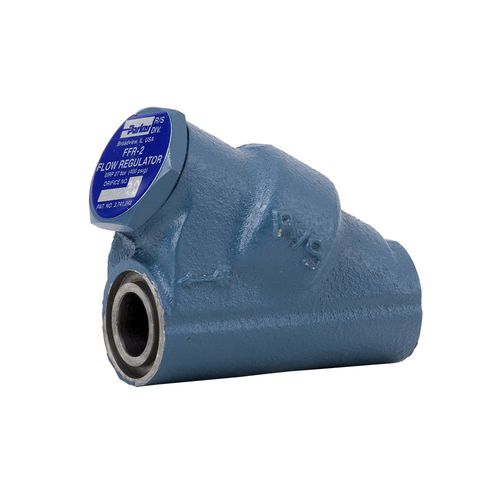

Régulateur de débit volumétrique FFR series

pour fluide réfrigérantde précisioncompact

Le régulateur de débit fixe FFR-2 est un moyen économique de maintenir un débit constant grâce à la sélection d'une taille d'orifice prédéfinie. Le FFR-2 est un régulateur de débit fixe de précision, très robuste, utilisé comme dispositif de contrôle du débit de liquide pour les systèmes de recirculation de liquide. Le régulateur établit et maintient un débit constant déterminé uniquement par le numéro de l'orifice sélectionné et indépendant de la chute de pression initiale ou des variations de la pression d'entrée ou de sortie. En sélectionnant correctement l'orifice, il est possible de choisir un régulateur de débit fixe approprié pour maintenir un débit de liquide constant à l'un des neuf niveaux différents. Pour sélectionner l'orifice approprié, il faut multiplier la charge de l'évaporateur par le taux de recirculation souhaité et choisir l'orifice dont la valeur nominale est la plus proche de celle calculée. Le choix d'un orifice avec un chiffre inférieur diminuera le taux de recirculation, tandis qu'un orifice avec un chiffre supérieur l'augmentera. Deux régulateurs FFR-2 ou plus peuvent être installés en parallèle pour obtenir des capacités supérieures à celles d'un seul régulateur. Les électrovannes, les vannes manuelles ou les filtres placés en amont des régulateurs FFR-2 doivent être correctement dimensionnés pour obtenir une faible chute de pression qui ne provoquera pas de clignotement. Les régulateurs FFR doivent avoir 100% de réfrigérant liquide sous-refroidi à l'entrée, sans présence de gaz de revaporisation, afin d'assurer un contrôle correct du débit de liquide. Caractéristiques et avantages : - Élimine l'équilibrage du système - Surmonte les fluctuations de débit - Simple : Une seule pièce mobile - Neuf capacités - Nettoyable en ligne - Extrémités à brides - Brevet américain No. 3,741,242 Application : - Pour les systèmes de recirculation de liquide (suralimentation en liquide)
