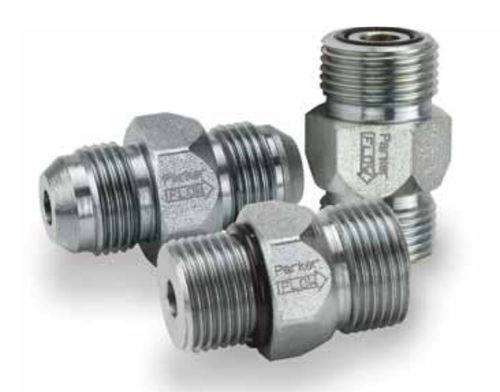

Clapet anti-retour à soupape DT series

JICORFSmâle

Les clapets anti-retour DT (jusqu'à 5 000 psi) présentent une conception de siège dur métal sur métal avec une construction monobloc entièrement en acier. Ils possèdent un corps compact doté de multiples configurations de filetages mâles. Ces clapets unidirectionnels en ligne disposent de pressions de tarage standard de 1, 5 et 65 psi. Les clapets DT sont disponibles dans de nombreux formats pour des capacités de débits atteignant 100 g/min. Les clapets anti-retour sont des éléments importants, souvent négligés lors de la conception d'un circuit de fluide. Ils permettent, en effet, d'optimiser les performances du système des manières suivantes : • garantissent que le fluide hydraulique circule dans un seul sens ; • éliminent tout risque d'endommagement dû à la contre-pression ; • isolent les sections d'un circuit ou des composants du circuit. Les modèles de base sont constitués d'un corps de vanne, ainsi que d'un orifice d'entrée et de sortie. À l'intérieur, un clapet mobile est commandé par la pression exercée par un ressort. Dans la plupart des cas, le clapet est normalement fermé et s'ouvre lorsque la pression exercée par le fluide est supérieure à celle du ressort (pression de tarage), permettant ainsi au fluide de circuler dans un seul sens. Lorsque le fluide de retour tente de passer par la sortie, le clapet se referme pour empêcher le fluide de retraverser la vanne. Les clapets anti-retour à siège dur bénéficient d'une étanchéité métal sur métal, leur permettant de supporter des pics de débits et de bénéficier d'une durée de vie prolongée.
