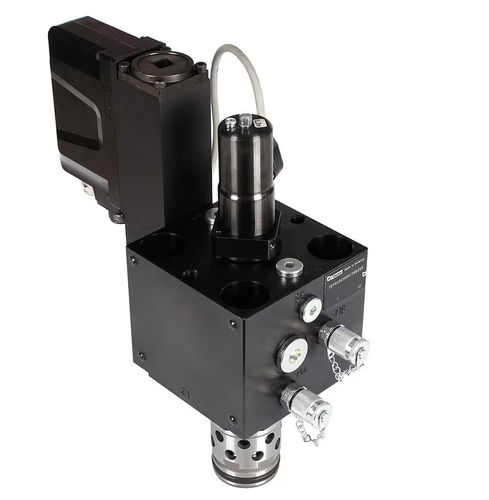

Vanne à cartouche TDP0 series

hydrauliquede contrôlepilote

Les vannes 2 voies pilotées à haute réponse de la série TDP permettent un contrôle précis des débits élevés avec une dynamique maximale. Les applications typiques de ces vannes d'étranglement proportionnelles à cartouche glissante sont le moulage sous pression, le moulage par injection et les presses hydrauliques. Les vannes 2 voies à haute réponse de la série TDP de Parker sont particulièrement adaptées aux applications contrôlées et en boucle fermée exigeantes où un débit élevé doit être contrôlé avec précision à une dynamique maximale. Les vannes d'étranglement proportionnelles ont une conception à deux étages composée d'une vanne pilote DFplus et d'un étage principal avec un clapet et un LVDT. Avec la vanne pilote DFplus, le TDP atteint des temps de réponse extrêmement rapides : de 10,5 ms (NG25) à 28 ms (NG100) avec une précision de <0,1 % du débit nominal. La vanne pilote contrôle activement le clapet, indépendamment des conditions de pression dans les orifices principaux. L'électronique intégrée dans le pilote de la TDP comporte deux boucles de contrôle pour le clapet principal et le tiroir pilote. Marchés : - Industriel - Moulage Caractéristiques/avantages : - Haute précision - pour des produits de haute qualité, un taux de rebut minimal et une longue durée de vie de la machine - Temps de réponse extrêmement rapide - raccourcit le traitement des matériaux et donc les temps de cycle - Délai de livraison court - pas d'entreposage nécessaire - Vanne à 2 voies à haute réponse, pilotée activement - Cavité et schéma de montage conformes à la norme ISO 7368 - Sens d'écoulement B vers A et A vers B - Unité entièrement montée et adaptée avec électronique intégrée - Position de sécurité en cas de panne électrique et/ou hydraulique - Une pression de pilotage est nécessaire pour assurer la position fermée. - 8 tailles NG25 à NG100 Applications : - Moulage sous pression - Presses générales - Moulage par injection
