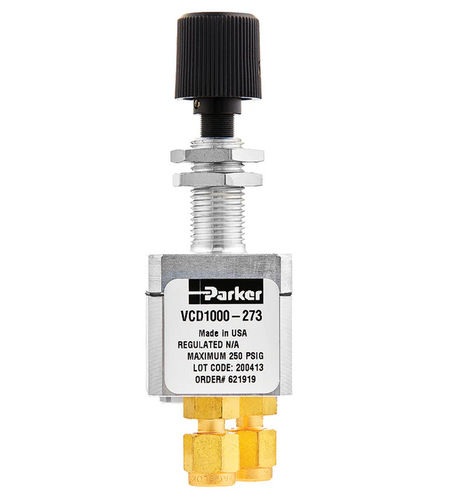

Régulateur de débit à membrane VCD 1000

à pression différentiellemassiquepour gaz

Le régulateur de débit Porter modèle VCD 1000 est conçu avec précision pour réguler les faibles débits de gaz à des débits massiques constants, quelles que soient les variations de la pression en aval. Le régulateur de débit Porter modèle VCD 1000 est conçu avec précision pour réguler les faibles débits de gaz à des débits massiques constants, quelles que soient les variations de la pression en aval. Le VCD 1000 maintient une pression différentielle prédéfinie à travers un élément d'écoulement laminaire. La rotation de la tige de réglage à pas fin fait varier la force exercée sur un diaphragme interne, ce qui modifie la pression différentielle dans l'élément laminaire, et donc le débit. Cette conception permet d'obtenir un débit extrêmement linéaire par rapport à la rotation de la tige et élimine pratiquement les dents de scie associées aux régulateurs à vanne. Les éléments de débit laminaire sont disponibles dans des débits à pleine échelle allant de 5 sccm à 1500 sccm (He @ 70°F et 50 PSIG). Marchés : - Usage général Caractéristiques/avantages : - Tige de réglage en Delrin® avec filetage au pas de 56 - La relation entre le nombre de tours et le débit est linéaire - Fermeture étanche à la bulle - Débit à pleine échelle de 5 SCCM à 1500 SCCM (He @ 70°F et 50 PSIG) - Filtre d'entrée remplaçable inclus - Configuration standard pour montage sur panneau Applications : - Contrôle de précision des faibles débits de gaz - Débit linéaire - Indication du débit de gaz - Mesure du débit de gaz - Services publics - Livraison de gaz - Aération à l'oxygène
