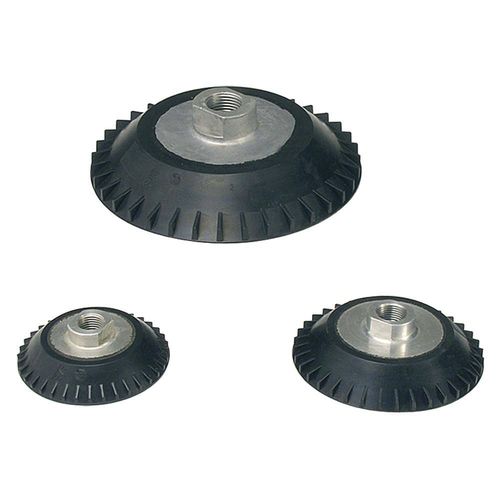

Ventouse plate P5V-CFS

en nitrilepour raccordde vide

Les ventouses P5V-CFS conviennent parfaitement aux applications où le produit peut plier lorsqu'il est soulevé. Toutes les coupelles incluent une lèvre d'étanchéité double pour une meilleure retenue. Tailles de coupelle : 50 à 100 mm Les coupelles P5V-CFS conviennent parfaitement aux applications où le produit peut plier lorsqu'il est soulevé. Toutes les coupelles incluent une lèvre d'étanchéité double pour une meilleure retenue. La partie supérieure de la coupelle inclut une lèvre extérieure nervurée pour l'empêcher de rouler sur la surface à soulever. Dans les applications de manutention de tôles, elle permet d'éviter une découpe par le métal. La double lèvre d'étanchéité permet d'obtenir deux joints pour le vide. Lorsque le produit plie, le joint à lèvre extérieure peut se rompre, mais le joint à lèvre intérieure maintiendra le vide nécessaire à la fonction de levage. Dans ces applications, le dimensionnement doit être basé sur le diamètre de coupelle intérieur. Les tailles de coupelle vont de 50 à 100 mm de diamètre. • Type de Ventouse : Plat à deux lèvres • Taille du Ventouse (mm) : 50 | 100 | 150 • Matériau du Ventouse : Nitrile • Types de montage du Ventouse : Filetage femelle • Taille de l'orifice : 1/8" | 3/8" | 1/2" • Type d'orifice : BSPP • Température de service : Nitrile = -20° à 120 °C (-4° à 248 °F) | Silicone = -60° à 250 °C (-76° à 482 °F) CARACTÉRISTIQUES TECHNIQUES TYPE DE VENTOUSE: Plat à deux lèvres DIAMÈTRE DE LA VENTOUSE: 50 | 100 | 150 mm MATÉRIAU DE LA VENTOUSE: Nitrile OPTION DE MONTAGE: Filetage femelle TAILLE DE L'ORIFICE: 1/8" | 3/8" | 1/2" TYPE D'ORIFICE: BSPP
