Module E/S analogique H

numériquePROFIBUS-DPCAN

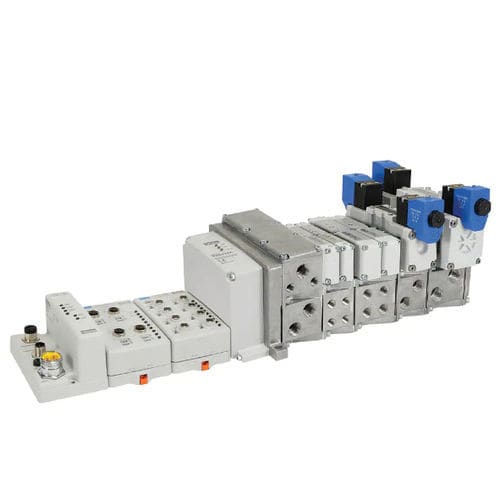

Le bus de terrain Isysnet utilise des vannes Isys Micro et Isys ISO. Connectivité de préférence disponible pour les automates programmes industriels (API) Rockwell CompactLogix et ControlLogix. Cela signifie que les références des composants du module Isysnet sont indiquées dans le logiciel de l'API Rockwell RSLogix 5000, ce qui permet de simplifier le processus de paramétrage. Protocoles disponibles : DeviceNet, Ethernet/IP, Profibus-DP, et ControlNet. Les entrées/sorties peuvent être numériques ou analogiques. Avec les vannes Isys ISO, il est possible de contrôler jusqu'à 32 électrovannes. L'extension de bus Isys Micro permet d'utiliser 32 électrovannes supplémentaires par extension (3 extensions maximum). Chaque extension comprend un mètre de câble fixe. 256 entrées et 256 sorties au maximum peuvent être directement reliées à un module de communication. Les modules en option qui peuvent être installés entre le module de communication et le module de liaison aux distributeurs sont les modules E/S, et les modules d'augmentation de puissance. Le nombre maximum d'électrovannes par manifold est de 32 pour ISO HA/HB et Isys Micro, et de 24 pour H1, H2, et H3. • Utilisé avec les vannes Isys Micro et Isys ISO • Protocoles disponibles : DeviceNet, Ethernet/IP, Profibus-DP, ControlNet • Options E/S : entrées/sorties numériques, entrées/sorties analogiques, commande de 32 électrovannes, extension de bus, connectivité privilégiée • Extension de bus : Isys Micro peut être étendu jusqu'à 128 bobines d'électrovannes seulement • Nombre maximal d'entrées/sorties par nœud : 256 entrées 256 sorties par nœud
