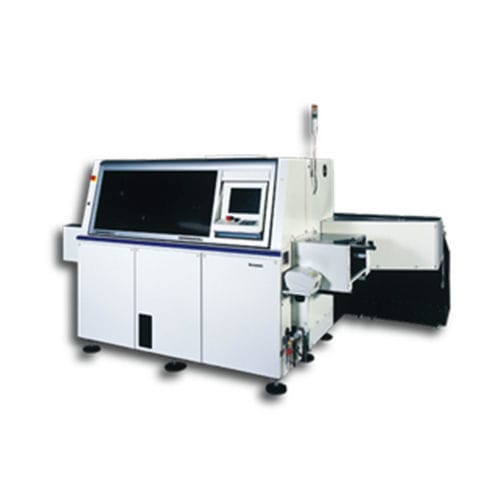

Machine d'insertion de goupilles RG131

pneumatiquemanuellepour composants radiaux

Machine d'insertion radiale de composants à haute densité, la RG131 avec système de broches de guidage permet une insertion stable et à haute densité à 14 400 cph (0,25s/composant). Cette machine à trous traversants insère des composants avec un pas de 2,5 mm, 5,0 mm ou 7,5 mm et permet l'entrée de 40 ou 80 composants - une large gamme de composants dans un encombrement compact avec un faible coût de possession. La récupération automatique complète corrige les erreurs d'insertion tandis que le système de détection d'épuisement des pièces permet un réapprovisionnement proactif des pièces et favorise une productivité continue. - 4 directions d'insertion (0°, 90°, -90°, 180°) - Large gamme de pas englobant les pas de 2,5/5,0/7,5 et 10 mm dans une plateforme commune - éliminant le besoin de placements manuels post-insertion des composants au pas de 10 mm - Récupération automatique et détection d'échappement des pièces - La technologie T-Clinch programmable améliorée garantit des insertions sans interférences en éliminant les courts-circuits sur la disposition de la face inférieure - Large gamme de composants jusqu'à 18 mm de diamètre (ø) Dimensions du circuit imprimé (mm) - L 50 mm x L 50 mm à L 508 mm x L 381 mm Vitesse maximale * - 0,25 s/composant à 0,6 s/composant [*1] Nombre d'entrées de composants - 40 Composants applicables - Pas 2,5 mm, 5,0 mm, 7,5 mm, 10,0 mm Hauteur Hn=Max. 26 mm Diamètre D=Max. 18 mm Résistance, condensateur électrolytique, condensateur céramique, LED, transistor, filtre, réseau de résistances Temps d'échange du circuit imprimé - ~2s à environ 4s (température ambiante 20℃) Direction d'insertion - 4 directions (0°, 90°, -90°, 180°) Source électrique * - CA triphasé 200 V, 3,5 kVA [*2] Source pneumatique - 0,5 MPa, 80 L/min (A.N.R.) Dimensions (mm) - L 3 200 x P 2 417 x H 1 620 [*3]
