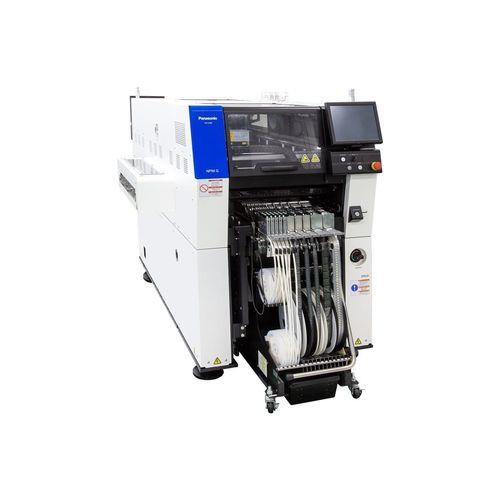

Machine de placement pour PCB simple ou double face NPM-GH

CMS

Avec des options de maintenance prédictive et ciblée pour maximiser le temps de fonctionnement, la NPM-GH est la première étape vers une usine véritablement autonome. Première machine de prélèvement et de placement de la nouvelle "série G", la NPM-GH maximise le rendement grâce à trois têtes nouvellement conçues. En outre, les courses plus courtes de la broche réduisent les temps de prise et de dépose, ainsi que les vibrations, pour un rendement et une précision accrus, avec une interface humaine minimale dans l'atelier. Caractéristiques principales -Grand écran de 12,1 pouces -Compatibilité avec les équipements existants -Nouvelles buses légères à 3, 8 et 16 têtes -Options de maintenance prédictive et ciblée Dimensions du PCB (mm) * Mode à voie unique : L 50 mm × L 50 mm à L 510 mm × L 590 mm [*1] Mode double voie : L 50 mm × L 50 mm à L 510 mm × L 300 mm [*1] Temps d'échange des circuits imprimés 2.3 s ( L 350 mm ou moins) 5.0 s ( L 350 mm ou plus à L 510 mm ou moins) Peut varier en fonction des spécifications de la carte. Source électrique aC triphasé 200 , 220 , 380 , 400 , 420 , 480 V 2.1 kVA Source pneumatique * Min.0.5 MPa ～ Max. 0.8 MPa 200 L / min (A.N.R.)[*2] Dimensions (mm) * L 975 mm × P 2 473 mm × H 1 444 mm [*3][*4] Masse * 2 330 kg[*3]
