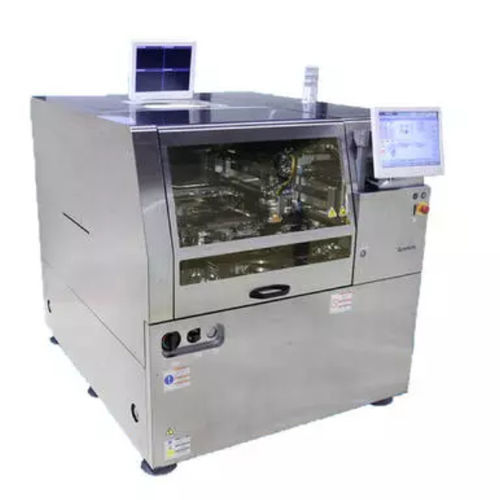

Microsoudeuse de puces flip-chip MD-P300

pour les micro assemblages

Le flip chip bonder MD-P300 de Panasonic, flexible en termes de processus, combine le flip chip, le collage thermosonique et le collage par thermocompression dans une solution unique et de faible encombrement. Les outils de collage flexibles permettent de passer directement des procédés thermosoniques aux procédés C4 et TCB. Il prend également en charge les substrats de plaquettes de 300 mm (12"). Le MD-P300 est une solution idéale pour l'assemblage hybride COB avec une machine de placement SMT Panasonic en ligne. Temps de cycle rapides et précision de placement de +/-5μm à 0,5 seconde par CI (marche à vide) - avec les processus thermosonique et C4 à 0,65 seconde, temps de processus inclus. - L'inspection en temps réel vous permet de réaliser une plus grande précision de fabrication - Polyvalence des processus - Idéal pour les processeurs et les dispositifs de puissance CMOS et MEMS - Les processus de collage sont disponibles en changeant les outils de collage, ce qui peut être fait dans la configuration de l'unité de trempage C4 - La caméra de l'étape de collage permet une inspection post-collage juste après le collage de la matrice. (OP) Précision de placement * XY (3 dans les conditions PFSC) : ±5 µm [*1] Dimensions du support (mm) L 50 × L 50 à L 330 × L 330 (spécifications de chauffage : L 330 × L 220 mm) Dimensions de la matrice (mm) L 1 × W 1 à L 25 × W 25 ( Thermosonique : L7 × W 7) Nombre de types de matrices Jusqu'à 12 types de produits (spécifications AWC) *1 type de buse Alimentation de la filière Cadre de plaquette de 12 pouces (Option : 8 pouces) Charge de collage Tête VCM : 1N à 50 N (Option : 2 N à 100 N) Chauffage de la tête Thermosonique : Jusqu'à 300℃ Chauffage du substrat * Chauffage constant, Jusqu'à 200℃ (Spécifications de l'étage de collage chauffant : Taille max. du substrat L 330 × L 220 mm) [*2]
