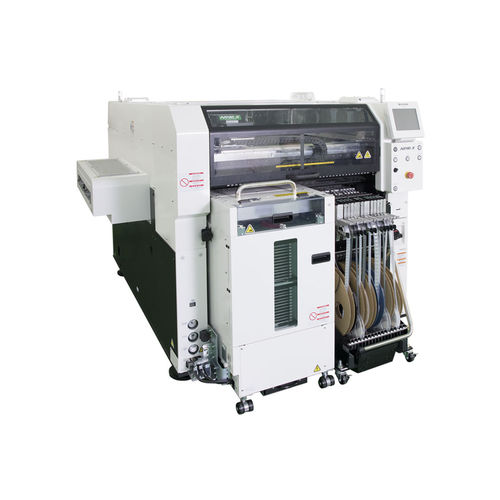

Machine de placement CMS NPM-WX/NPM-WXS

pour PCB simple ou double facecompacteà grande vitesse

La variante à faisceau unique NPM-WX et NPM-WXS est conçue autour d'un cadre rigide, fabriqué à partir de matériaux durables et conçu pour durer. Avec des moteurs linéaires intégrés à double entraînement et une architecture de poutre légère et rigide, le NPM-WX et le NPM-WXS présentent de nouvelles options à la pointe de l'industrie : servomoteurs linéaires à double entraînement Y et échelles linéaires à haute résolution dans chaque moteur. Une compatibilité inégalée signifie que les têtes de placement appropriées répondent à vos besoins spécifiques. Avec des moteurs haute tension plus rapides, une architecture Θ plus précise et des buses et adaptateurs en acier inoxydable forgés avec précision, les NPM-WX et NPM-WXS établissent de nouvelles normes industrielles pour le traitement de tous les mélanges et de tous les volumes. - Chariots d'alimentation, groupes de buses et têtes de traitement à changement rapide - Affichage des informations AOI pour une communication M2M en boucle fermée - Caméra de reconnaissance multiple 3D Dimensions du circuit imprimé (mm) - voie unique Montage par lots : L 50 × L 50 ～ L 750 × L 610 montage à 2 positions : L 50 × W 50 ～ L 350 × W 610 Dimensions du circuit imprimé (mm) - Double voie Double transfert (Batch) : L 50 × W 50 ~ L 750 × W 300 Double transfert (2 positions) : L 50 × W 50 ~ L 350 × W 300 Transfert simple (lot) : L 50 × W 50 ~ L 750 × W 590 Transfert simple (2 positions) : L 50 × W 50 ~ L 350 × W 590 Source électrique - AC triphasé 200, 220, 380, 400, 420, 480 V 3,0 kVA Source pneumatique * - Min. 0.5 MPa, 200 L /min（A.N.R.) [*1] Dimensions (mm) * - L 1 410 mm [*2] × P 2 570 mm [*3] × H 1 444 mm [*4] Masse - 2 740 kg (Uniquement pour le corps principal : cela diffère en fonction de la configuration des options.） Modèle ID - NPM-WXS Numéro de modèle - NM-EJM2E Dimensions de la carte de circuit imprimé (mm) - à une voie Montage par lots : L 50 × W 50 ～ L 750 × W 610
