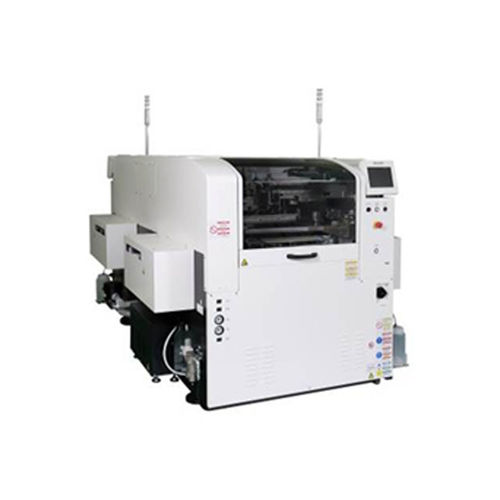

Machine de sérigraphie automatique SPV-DC

couleurCMSélectropneumatique

Le SPV-DC permet une production à deux voies à haut rendement dans un boîtier compact. Réalisez une production compacte à deux voies et à haut rendement tout en réduisant les coûts d'exploitation. La technologie de nettoyage sans papier permet d'améliorer la qualité globale d'une ligne intégrée utilisant des monteuses Panasonic. - Le nettoyage sans papier réduit la consommation de papier et de solvants - L'alimentation automatique en soudure de type pot perforé permet des économies de main-d'œuvre et un fonctionnement ininterrompu - La soufflerie de prise de circuit imprimé (type interrupteur) crée des voies de circulation d'air entre le masque métallique et le circuit imprimé - L'inspection du masque permet d'éviter l'obstruction de l'ouverture du masque et la fuite de la soudure - L'inspection de la soudure permet d'éviter le déplacement de la soudure, les ponts, les stries et les saignements Dimensions du circuit imprimé (mm) * - L 50 x L 50 à L 350 x L 300 [*1] Temps d'échange des circuits imprimés * - 13,0 s (6,5s/PCB) Y compris le transfert, le positionnement, la reconnaissance et le nettoyage à chaque fois. Conditions d'impression et de nettoyage : Nos conditions recommandées (dimensions du PCB L 250 x L 165) [*2] Répétabilité - 2 Cpk ± 5.0 μm 6 σ Répétabilité du même PCB Égale à ± 5,0 μm ± 3 σ (ou ±2,5 μm ±1,5 σ) Dimensions du cadre de l'écran (mm) * - L 736 x L 736, L 650 x L 550, L 550 x L 650, L 750 x L 750, L 584 x L 584 [*3} Source électrique * - AC monophasé 200, 220, 230, 240 V ±10V Max. 4.0 kVA [*4] Source pneumatique * - 0,5 MPa, 560 L / min (A.N.R.) [*5] Dimensions (mm) * - L 1 650 x P 2 446 x H 1 500 (saillie maximale D 2 528) [*6] Masse * - 2 650 kg [*7]
