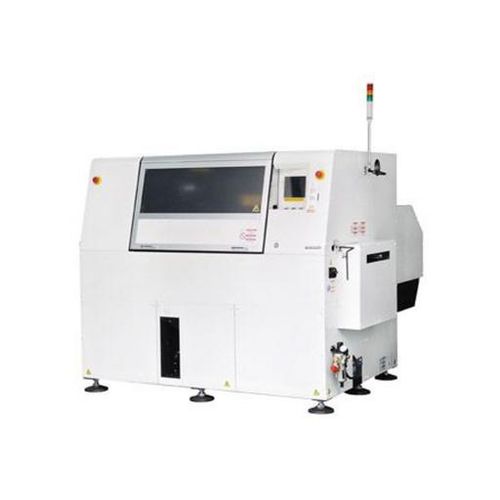

Machine d'insertion de croisillon AV132

pneumatiquepour composants axiauxpour circuit imprimé

La machine d'insertion de composants axiaux à grande vitesse AV se caractérise par une conception compacte et une performance de 30 000 CPH. La configuration de l'unité d'alimentation dense est disponible en 40 ou 80 entrées de composants avec un fil de liaison optionnel et s'adapte à la fois au paquet de munitions et à la bobine. La configuration à double partition permet d'accélérer les changements et de préparer le travail suivant pendant que le travail en cours est en cours de production. L'AV132 insère des composants dans quatre directions : 0°, 90°, 180° et 270°. Maximisez votre productivité grâce à l'utilisation simultanée de composants rubanés de 26 et 52 mm et à la récupération automatique rapide et complète. - Insertion axiale à grande vitesse. 30 000 CPH avec 40 ou 80 entrées. - Réduction du temps de chargement grâce à l'utilisation de deux circuits imprimés à la fois - Faible coût par insertion - Panneau tactile facile à utiliser Dimensions de la carte (mm) - L 50 mm x L 50 mm à L 508 mm x L 381 mm Vitesse maximale * - 0,12 s/composant [*1] Nombre d'entrées de composants - 40 + 40 + JW (JW est en option) Composants applicables - Résistances 1/8 W, 1/6 W, 1/4 W, 1/2 W, fil de pontage (fil étamé), diodes, condensateur cylindrique en céramique Temps d'échange du circuit imprimé - Environ 2,0 s Direction d'insertion - 4 directions (0°, 90°, 180°, 270°) Source électrique * - CA triphasé 200 V, 3,5 kVA [*2] Source pneumatique - 0,5 MPa, 200 L/min (A.N.R.) Dimensions (mm) * - L 3 106 mm x P 2 300 mm x H 1 575 mm [*3] Masse * - 2 648 kg [*4} Numéro de modèle - NM-EJA5A
