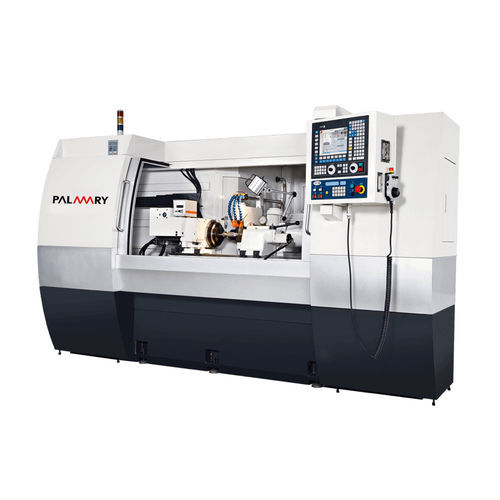

Rectifieuse cylindrique intérieure OCD series

pour piècesCNC3 axes

Pour le meulage de pièces de forme excentrique ou non ronde, PALMARY a développé une rectifieuse cylindrique CNC à came avec un logiciel CAD/CAM pour faciliter le transfert du dessin de la pièce au programme de meulage. La tête de travail peut offrir un contrôle précis de l'angle grâce à l'axe C équipé d'un codeur d'angle précis. Contrôle de l'angle de l'axe C La structure principale de la rectifieuse cylindrique CNC, associée au contrôle de l'angle de la broche par l'axe C (moteur de broche intégré), est capable de rectifier diverses pièces de forme spéciale. Broche de travail La broche de travail est équipée d'un décodeur d'angle de précision, ce qui permet une haute résolution du contrôle de l'angle. Axe d'alimentation L'axe d'alimentation est entraîné par un moteur linéaire avec un guidage linéaire et une échelle linéaire en boucle fermée, ce qui permet d'éviter le jeu et d'atteindre une grande précision d'usinage. Il permet également d'éviter la force de réaction provoquée par le moteur linéaire en cas de mouvements d'accélération et de décélération importants, ce qui permet de stabiliser le processus de meulage. Diverses fonctions de la rectifieuse cylindrique Maintien des diverses fonctions de la rectifieuse cylindrique CNC, et application au contrôle de l'angle et de la vitesse.
