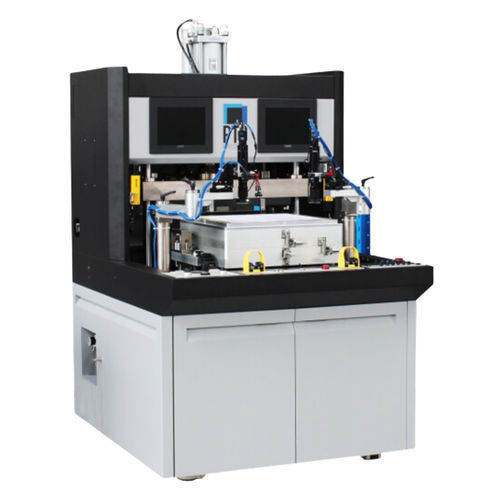

Système de remplissage automatique

de plaques

- Remplissage de via en feuille verte grand format pour des dimensions allant jusqu'à 18×18" (457x457mm) - Remplissage complet et uniforme de vias aussi petits que 0,004" (100 μm) - Supérieur à la sérigraphie : deux fois plus rapide, sans air emprisonné et avec un repérage précis LOGICIEL - Alignement de la vision du microscope à double croix - Système contrôlé par PLC PTC À LA POINTE DE LA TECHNOLOGIE - Injection pneumatique filtrée pour un remplissage homogène - Fixation de la feuille de masque sans outil et cadre de masque à changement rapide - Support technique mondial Le système de remplissage de via par injection grand format de la série VM de PTC utilise un alignement par vision avancé pour assurer un remplissage uniforme des trous de via sur les grandes plaques de céramique verte. Cette technologie permet d'obtenir des remplissages précis de l'ordre de 0,004" sans problèmes de débordement ou d'emprisonnement d'air, fréquents en sérigraphie. Les opérateurs verrouillent d'abord l'alignement, puis lancent le remplissage automatique à l'aide des commandes de sécurité Duo-Touch. La pâte pour via est injectée à travers un masque de pochoir métallique directement dans les trous de via, la pression d'air assurant un remplissage complet et empêchant l'air d'être piégé. La pâte est stockée dans un réservoir scellé afin de maintenir sa viscosité et de garantir une qualité constante tout au long de chaque cycle de production. Ce processus stable permet d'obtenir un rendement élevé et une qualité exceptionnelle.
