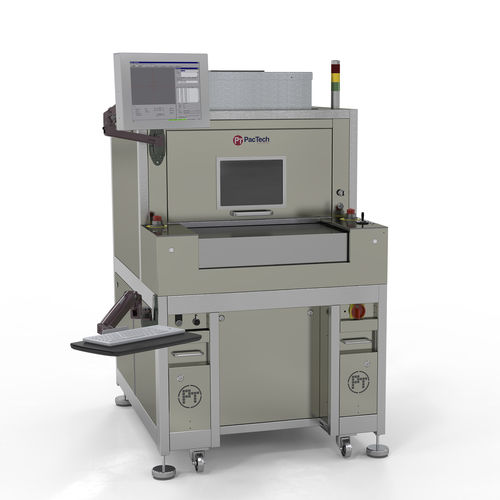

Machine de brasage tendre laser SB² – WB

automatiqueflexiblepour composants électroniques

Le SB²-WB est une combinaison de la technologie unique de projection de billes de soudure de PacTech et d'un mécanisme d'alimentation en fil pour réaliser le processus de câblage. Cette solution innovante présente de très faibles contraintes car elle est collée par une impulsion laser très courte et ne nécessite aucun contact mécanique. Le système est très flexible, avec diverses possibilités de formation de boucles ou même sans formation de boucles de fil pour permettre des boîtiers plus petits, tout en permettant la combinaison de différents alliages de soudure et de fils, de faisceaux de fils ou de rubans. Fiabilité accrue par rapport au bonding conventionnel grâce à l'épaisseur constante du fil et à une meilleure adaptation aux variations de l'ECU entre les matériaux. En outre, le fil de soudure peut être retravaillé sélectivement et facilement. Le SB²-WB est une alternative flexible au wire bonding pour les plateformes de systèmes multifonctionnels et l'intégration hétérogène. Points forts - Mode de brasage : Mode jet - Diamètre de la bille de soudure disponible : 250 - 760μm - Conditions de brasage recommandées : brasage au fil - Jet de billes de soudure avec un mécanisme d'alimentation en fil - Matériau de la pastille préféré : NiAu, Au, Cu Options - Porte-outil rotatif - Système d'inspection des billes en 2D - Fonction logicielle pour le contrôle de la quantité de billes de soudure - Mesure automatique de la hauteur Z par laser Avantages - Capacité unique de brasage de fils
