- Glissières de table trempées et rectifiées
- Glissières laminées au téflon
- Système de lubrification centralisé
- Un réservoir hydraulique séparé empêche la chaleur et les vibrations d'être
de la chaleur et des vibrations à la machine
- Système d'embrayage hydraulique
- Boucliers de sécurité pour le mandrin et le porte-outil
- Panneau électrique ergonomique et facilement accessible
- Force magnétique réglable (variable)
- Circuit de commande de sécurité 24V
- Norme CE
Configuration principale de la machine :
- Moteur de broche : Marque ABB
- Roulement de broche : Marque NSK (Japon)
Roulement à billes de haute précision de qualité P4
- Broche de l'axe Y : Vis à billes de précision de grade P5
- Principaux composants électriques : SIEMENS
- Principaux composants hydrauliques : marque
marque de Taiwan

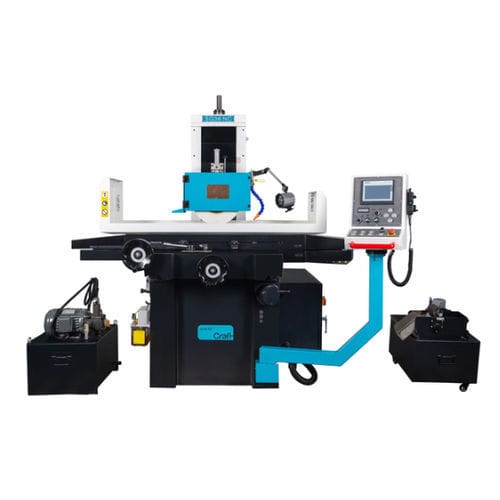

SG36 NC
- Avance transversale automatique avec
pas précis jusqu'à 0,001 mm
Système de contrôle PLC SIEMENS
avec écran tactile et
servomoteur pour l'alimentation
(axe Z)
Accessoires standard
- Meule
- Bride de meule
- Support d'équilibrage
- Arbre d'équilibrage (arbre)
- Dresseur de meules (dresseur de diamants)
- Boulon d'ancrage
- Réservoir d'huile hydraulique
- Séparateur magnétique
- Table magnétique
- Système de refroidissement
- Lampe de la machine
- Tampons
- Outils de travail
Dimensions de la table - 300x600 mm
Capacité de charge de la table (max.) - 420 kg
Dimensions du canal en T - 1x14 mm
Vitesse de déplacement de la table - 5~25 m/dak
Ligne d'avance du volant de l'axe Y - 0,02 mm
Tour de manivelle de l'axe Y - 5 mm
Mouvement automatique de l'axe Y - 0,5~12 mm
Vitesse rapide de l'axe Y - 790 mm/min
Dimensions de la pierre, diamètre x largeur x diamètre du trou - 355x40x127 mm
Ligne d'avance du volant de l'axe Z - 0,001 mm
Tour de manivelle de l'axe Z - 0,1 mm
Précision de la descente automatique (taux) - 0,001~1
Vitesse d'alimentation de l'axe Z - 230 mm/min
Puissance du moteur hydraulique - 1,5 Kw
Puissance du moteur de dépoussiérage - 550 W
Puissance du moteur de refroidissement - 90 W
---
