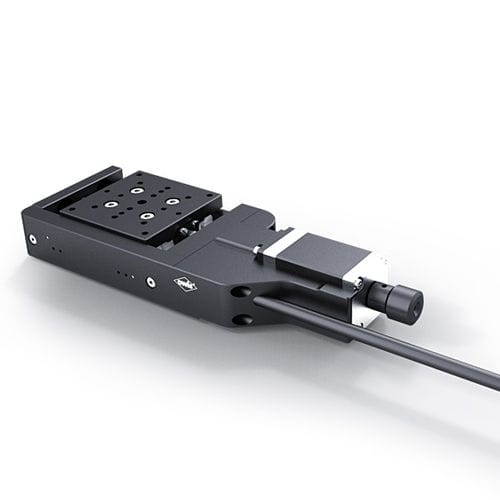

Platine linéaire MTM 60 series

XYXYZmotorisée

-plage de déplacement 10 / 20 / 45 mm -Moteur pas à pas ou à courant continu avec encodeur, guides à roulements croisés, broche à filetage fin -Interrupteurs de fin de course à effet Hall ou mécaniques CARACTÉRISTIQUES -plage de déplacement 10 mm, 20 mm et 45 mm -broche à filetage fin rectifiée avec faible jeu -guides à roulements croisés de précision préchargés -Interrupteurs de fin de course à effet Hall ou mécaniques -moteur pas à pas à 2 phases ou moteur à courant continu avec encodeur -conception compacte -montage XYZ -aluminium résistant à la déformation -Aluminium résistant à la déformation -Anodisé noir, sans reflet -avec OWISid Vous trouverez ici les données techniques des câbles moteur ainsi qu'un guide pour la sélection du câble adapté à votre combinaison de positionneur et de régulateur. Les platines de mesure motorisées MTM 60 sont conçues pour des applications où la précision et des dimensions mécaniques très compactes sont exigées. Des combinaisons de montages XY ou XYZ avec un très faible encombrement sont également possibles. L'utilisation de roulements à rouleaux croisés spéciaux et d'une broche à filetage fin de précision avec un pas de 0,5 mm permet une bonne précision de positionnement et une répétabilité de quelques micromètres. Le MTM 60 dispose de deux versions différentes d'interrupteurs de fin de course - mécaniques ou électroniques. Les versions avec interrupteurs de fin de course électroniques à effet Hall permettent une grande reproductibilité du point de référence.
