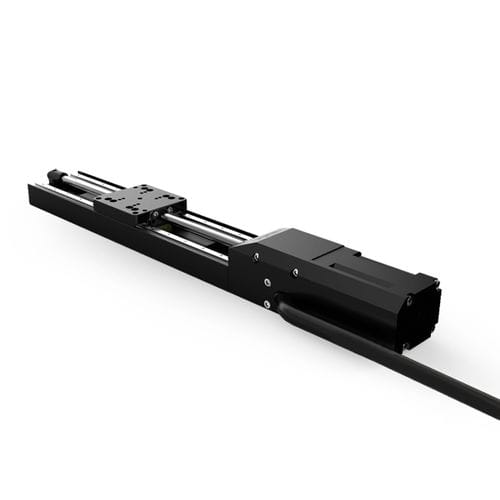

Table de positionnement linéaire LPTM 30 series

motoriséemono-axede précision

-Plage de déplacement 50 / 100 / 150 mm -Application industrielle -Moteur pas à pas ou DC avec encodeur, guidages à recirculation de billes, broche à filetage fin, interrupteurs de fin de course CARACTÉRISTIQUES -plage de déplacement 50 mm, 100 mm et 150 mm -conçu pour une application industrielle -broche à filetage fin rectifiée avec faible jeu -Chariot avec guides à recirculation de billes rectifiés et inoxydables -Interrupteurs de fin de course à effet Hall ou mécaniques -moteur pas à pas à 2 phases ou moteur à courant continu avec encodeur -aluminium résistant à la déformation -Aluminium résistant aux déformations -Anodisé noir, sans reflets -avec OWISid Vous trouverez ici les données techniques des câbles moteur ainsi qu'un guide pour le choix du câble adapté à votre combinaison de positionneur et de régulateur. Les platines linéaires de précision LPTM 30 se caractérisent par leur conception compacte. Avec une largeur de 30 mm et une hauteur de travail de 16 mm, elles sont moins profondes et plus étroites qu'une boîte d'allumettes. Cependant, ces platines ont une capacité de charge de 60 N et sont disponibles dans des plages de déplacement de 50 mm, 100 mm et 150 mm. Les guides spéciaux assurent un mouvement optimal ainsi qu'une capacité de charge élevée. La broche à filets fins rectifiée et à faible jeu garantit un mouvement d'avance de haute précision. Toutes les pièces en aluminium sont recouvertes d'une couche de protection anodisée noire de haute qualité.
