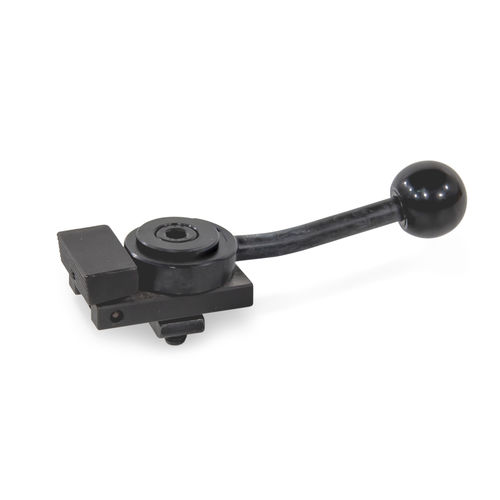

Bride de placage à ressort GN 9190

avec des rainures en Tmécanique

Avec les crampons latéraux GN 9190, les pièces sont serrées par une mâchoire de serrage pivotante. La force de serrage agit latéralement et par le haut pour tirer sur la pièce et la serrer contre des butées fixes et le plan de pose. La course de serrage de la mâchoire de serrage résulte du mouvement de pivotement du levier à excentrique. Lorsque le levier est relâché, la mâchoire de serrage s’ouvre sous la force du ressort. La faible hauteur totale des crampons latéraux permet d'usiner la pièce sur toute sa surface. Les crampons latéraux peuvent être vissés directement, par ex. sur un plan de pose, ou fixés à des tables de machine avec des rainures en T. Ils peuvent également être montés dans n'importe quelle position perpendiculaire à la rainure en T à l'aide des blocs de support à créneaux GN 9190.3 qui sont disponibles comme accessoires.
