Dispositif de serrage pivotant GN 875 / GN 876

pneumatiquepour pièces à usiner

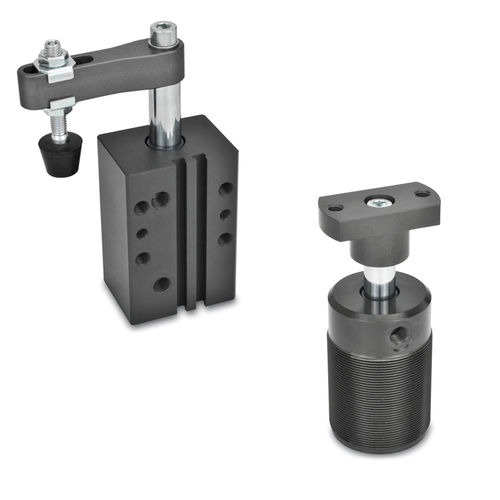

Des brides d'oscillation de la GN 875 dans la version de bloc et les brides d'oscillation de la GN 876 avec vis-dans le fil sont utilisées quand le point de fixage pour insérer et enlever l'objet doit être librement accessible sur le dessus. Pendant l'action de fixage, le bras est d'abord pivoté de 90° et abaissé, suivi du mouvement de tension linéaire. Le fixage d'objet doit avoir lieu dans la course de fixage. L'orientation d'angle du bras de tension peut être placée arbitrairement pendant le support sur la bride d'oscillation. En serrant la vis, la tige de piston ne doit éprouver aucun couple. Le bras de fixage doit donc être tenu pour empêcher le vrillage. L'oscillation maintient dans la version de bloc sont équipées d'un piston d'anneau d'aimant et sont pré-s'est donc adaptée pour l'extrémité arrêtent la détection par l'intermédiaire du capteur.
