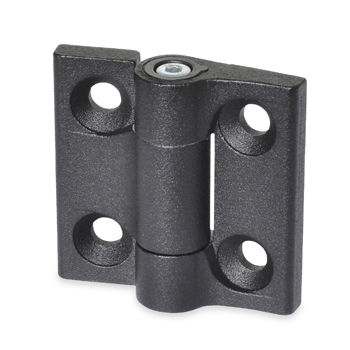

Charnière à friction GN 437en zinc moulé sous-pressionà visser180°
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à friction
- Matériaux
- en zinc moulé sous-pression
- Fixation
- à visser
- Angle d'ouverture
- 180°
- Autres caractéristiques
- ajustable, réglable
- Longueur
Min: 40 mm
(1,575 in)Max: 60 mm
(2,362 in)- Largeur
Min: 40 mm
(1,575 in)Max: 60 mm
(2,362 in)- Épaisseur
Min: 13,5 mm
(0,531 in)Max: 18,5 mm
(0,728 in)
Description
La vis de réglage dans les charnières GN 437 permet à la mobilité de la charnière d'être changée. Ceci produit également d'un couple de freinage constant réglable à travers la totalité de la gamme tournante. La rotation des portes et des ailerons est ainsi inhibé, également empêchant le mouvement négligent.
Le couple de frottement est accompli en enclenchant deux cônes minces de frottement. La grande surface de frottement et le plastique durable des cônes de frottement garantissent une longue durée de vie avec la rigidité pratiquement constante.
En raison de la structure et de la précontrainte des cônes de frottement, la charnière n'a pratiquement aucun jeu radial et aucun jeu du tout dans la direction axiale.
---
