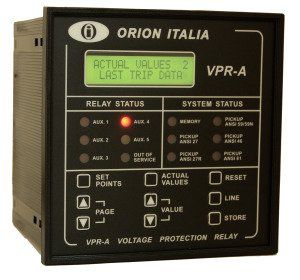

Relais de protection de surtension VPR-A

de sous-tensiond'ordre de phasesd'absence de phases

Le relais de protection de tension (VPR-A) a été conçu pour mesurer les tensions efficaces de ligne ou de phase en conditions normales ou perturbées. Ces informations sont traitées en interne par le microprocesseur afin de prendre les mesures de protection contre la tension définies dans les normes ANSI ou CEI. Les différentes fonctions fournies par le VPR-A peuvent être classées dans les groupes suivants: Applications: - Protection des générateurs, des moteurs et des transformateurs contre les conditions de tension défavorables du système. - Supervision des schémas de commutation de transfert automatique. Protection: - Sélection des courbes de protection à une heure définie. - Sous-tension temporisée et instantanée (ANSI 27t / 27i). - Sous-tension résiduelle (ANSI 27r). - Surtension temporisée et instantanée (ANSI 59t / 59i). - Surtension homopolaire (ANSI 59N). - Déséquilibre de tension (ANSI 46). - Surfréquence et sous-fréquence (ANSI 81). - inversion de phase (ANSI 47). - Cinq (5) relais de sortie programmables. - perte de relais de contrôle de volts. Mesure numérique: - Tensions de ligne ou de phase RMS. - Déséquilibre de tension de ligne ou de phase. - tension moyenne. - La fréquence. - Séquence de phase. Signalisation et programmation: - Indication des LED et de l'écran LCD. - Indication et stockage des conditions de défaut et de leurs valeurs. - Indicateurs de sous-tension / surtension / déséquilibre / détection de fréquence pour les tests d'étalonnage
