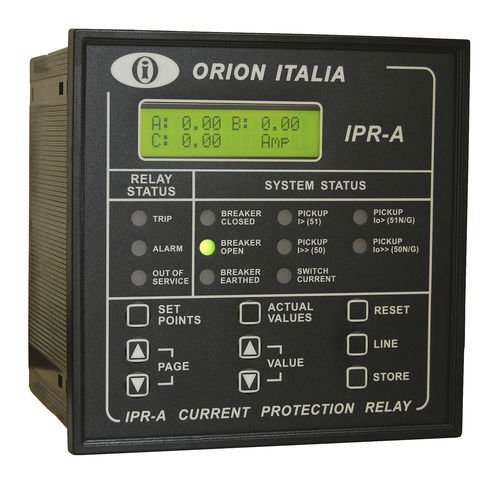

Relais de protection de surintensité IPR-A

à montage sur panneauIECnumérique

Relais de surintensité Le relais de protection de courant IPR-A est conçu pour protéger les lignes à moyenne tension contre les scénarios de surintensité et de court-circuit présents dans les défauts de ligne ou les défauts à la terre, même en cas de perturbations. Les courants sont mesurés dans les transformateurs de courant (TC) de chaque ligne. Les informations sont traitées en interne afin de prendre les mesures de protection actuelles définies dans les normes ANSI, IAC ou CEI. Applications - Protection primaire et de secours pour les réseaux d'alimentation, les centrales électriques et les systèmes de distribution industriels - Protection des transformateurs, des lignes aériennes, des câbles et des générateurs - Permettre l'ouverture de l'interrupteur/du sectionneur dans les limites de sa capacité, en laissant les fusibles d'interruption de circuit en cas de court-circuit Caractéristiques - Rapport primaire CT sélectionnable par paliers de 5 A (10 A à 6000 A) - Mesure des courants RMS ligne et terre - 1 relais de déclenchement et 2 relais auxiliaires programmables - Contrôle de la chute de puissance ou du relais de défaut interne - Entrées digitales: 1 état du disjoncteur - 3 programmables - Programmation du pavé tactile - Fonctionnement du disjoncteur et échec de déclenchement Protection et fonctionnalité - (46) Surintensité de séquence inverse - modèle IPR-A2 uniquement - (50) Surintensité instantanée - (50N / 50G) Surintensité instantanée au sol - (51) Surintensité de phase temporelle inverse - (51N / 51G) Surintensité au sol à temps inverse - (79) Réenclenchement automatique - modèle IPR-A2 uniquement
