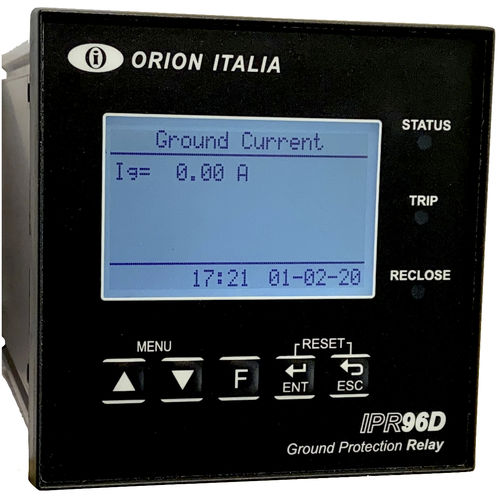

Relais de protection de fuite à la terre IPR96D

2NO1NO/NFtriphasé

Protection de courant de terre Le relais de protection à la terre (IPR96D) a été conçu pour mesurer le courant RMS à la terre dans des conditions normales ou sous des perturbations. Les signaux de courant sont détectés dans tout un transformateur de courant (CT). Ces informations sont traitées en interne par le microprocesseur afin de prendre les actions de protection de courant définies par la norme ANSI, IAC ou IEC. Applications - Protection primaire et de secours pour les lignes d'alimentation, les centrales électriques et les systèmes de distribution industriels. Protection et fonctionnalité - (50G/50N) Surintensité instantanée de terre - (51.1G/51.1N) Surintensité temporisée de terre - (51.2G/51.2N) Surintensité temporisée de terre - Les courbes ANSI, IAC ou IEC / BS142 incluent: - modérément inverse - inverse normal - très inverse - extrêmement inverse - temps défini Communication - Port de communication RS485 - Programmation à distance des points de consigne - Protocole de communication: Modbus RTU Caractéristiques - Courant primaire nominal du TC sélectionnable par pas de 5 A (5 A à 5000 A) - Mesure des courants RMS terre - 1 relais de déclenchement et 2 relais auxiliaires programmables - Contrôle de la chute de puissance ou du relais de défaut interne - Fonctionnement du disjoncteur et échec de déclenchement - Fonctions d'entrée digitale: - TRIP à distance - RESET à distance - activation à distance du relais auxiliaire - statut du disjoncteur Signalisation - LED et affichage sur l'écran LCD - Indication de courant de terre
