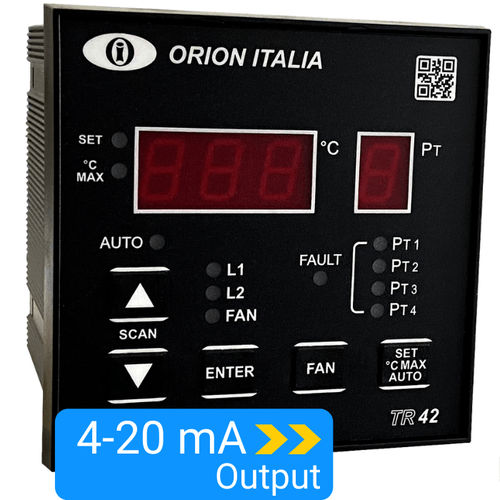

Contrôleur de température numérique TR42AD

programmablepour transformateurRS-485

Relais de Protection de Température avec Communication RS485 Modbus Le relais de température digital TR-42 a été créé comme accessoire de primaire importance pour le transformateur MT à trois phases isolés de résine, comme protection contre des températures excessives dangereuses sur l'enroulement isolant et pour faire intervenir des ventilateurs de refroidissement. La température est décelée par 3 ou 4 détecteurs thermiques PT 100 DIN 43760, dont trois sont disloqués à l'intérieur des bobines du transformateur et le quatrième dans le nucléo magnétique. Caractéristiques • Visualisation de la température actuelle du 4 RTD • Visualisation et mémorisation de la température la plus élevée de chaque RTD • 3 contacts de sortie programmables de 0 à 220 C niveau 1, niveau 2 et contrôle du ventilateur (FAN) • Modalité automatique et manuel du ventilateur • Signal de mauvais fonctionnement du TR-42 ou de déconnexion du PT 100 • Départ automatique du ventilateur hebdomadaire (problèmes de roulement) • Communication sérial isolée, protocole Modbus RTU (Modèle TR-42C1 seulement) Connexions de Communication Serial Les capacités de communication sont disponibles dans le TR-42 en connectant la porte RS-485 à un émetteur contrôlé par un dispositif de supervision (PC). Le protocol utilisé est Modbus RTU. La connexion doit être effectuée avec cordons entrelacés et électriquement protégés. Fonctions et signaux VISUALISATION: Sur l'écran "TEMPERATURE ºC" (3 chiffres) on peut observer la valeur de la température et programmer les configurations; à travers l'écran "SENSOR" (capteur) (1 chiffre) on peut voir le Canal Pt correspondant.
