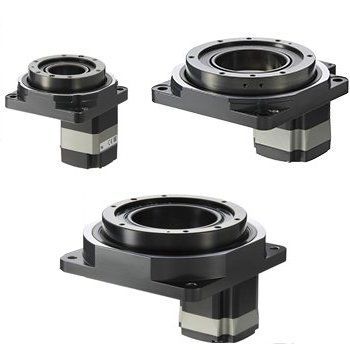

Actionneur rotatif DGII series

électriqueintégréde précision

La série DGII est une ligne de produits qui combine une table rotative creuse de haute rigidité avec un moteur pas à pas en boucle fermée à codeur absolu AlphaStep de la série AZ et un ensemble de pilotes. Elle conserve la facilité d'utilisation d'un moteur pas à pas, tout en permettant un positionnement très précis de charges à forte inertie. - L'actionneur et le moteur pas à pas intégrés facilitent la conception - Réglage facile de la position d'origine et retour à la position d'origine sans nécessiter de capteurs - Table de sortie creuse de grand diamètre - Le moteur pas à pas offre d'excellentes performances - Réactivité agile - Stabilité à faible vitesse - Pas de réglage Grande précision de positionnement - Sans jeu - Précision du positionnement répétitif ±15 sec - Perte de mouvement 2 minutes d'arc Note : La précision du positionnement répétitif est mesurée à une température constante (température normale) sous une charge constante. La table de sortie creuse de grand diamètre permet un câblage et une tuyauterie simples Le trou creux de grand diamètre (trou traversant) permet de réduire la complexité du câblage et de la tuyauterie, simplifiant ainsi la conception de votre équipement. Le mécanisme de réduction par engrenage utilise des engrenages de précision ainsi qu'un mécanisme de réglage exclusif qui élimine le jeu. La précision du positionnement répétitif dans une seule direction est de ±15 secondes, tandis que la perte de mouvement dans une opération de positionnement dans deux directions est de 2 minutes d'arc. Ces caractéristiques font de la série DGII le choix idéal pour les applications dans lesquelles un positionnement précis est indispensable. La table de sortie creuse est intégrée à un roulement à rouleaux croisés* à haute rigidité. La structure améliore la charge de poussée et le moment de charge admissibles tout en maintenant un couple élevé.
