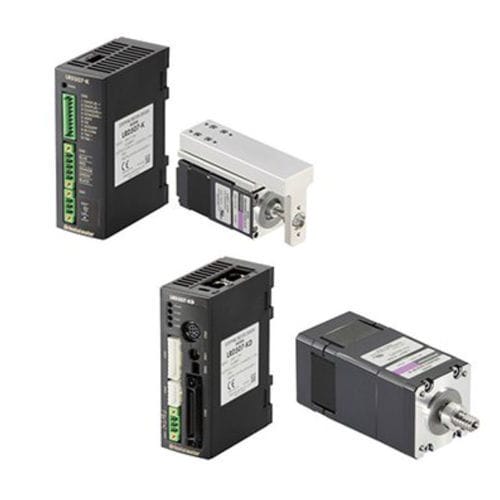

Vérin électrique DRL II series

à vis à billes24 voltscompact

Vis à billes de haute précision intégrée dans un moteur pas à pas pour un mouvement linéaire continu à haut positionnement. Disponible avec ou sans guide, bouton de réglage ou frein électromagnétique. Réduit le nombre de composants tels que les accouplements et les guides externes secondaires pour rendre l'équipement plus compact, plus rapide à installer et avec moins de pièces à commander. Le contrôleur intégré (données stockées) permet une mise en réseau facile et un contrôle multi-axes simplifié. - Types de moteurs standard (0,72°) ou haute résolution (0,36°) - Contrôleur intégré (type réseau) ou type d'entrée d'impulsion Pilotes - Entrée 24 VDC - Précision du positionnement répétitif - Vis à billes au sol = ±0,003 mm - Vis à billes roulée = ±0,01 mm La série DRLII présente une structure dans laquelle le rotor est évidé et la vis à billes est stockée à l'intérieur. La rotation du rotor creux fait tourner l'écrou de la vis à billes et, en installant un mécanisme anti-torsion* sur la pointe de la vis à billes, l'arbre de la vis à billes est déplacé de manière linéaire. Comme l'arbre de la vis à billes est stocké dans la section du rotor creux, la course maximale est assurée avec la longueur totale la plus courte. De plus, un roulement de grand diamètre est placé sur la circonférence extérieure de l'écrou de la vis à billes afin de recevoir directement les charges de poussée importantes générées par le mouvement linéaire. *Ce roulement n'est pas nécessaire pour le type de guide. Précision de positionnement élevée L'écrou de la vis à billes est lié au rotor creux. Grâce à la rigidité de l'accouplement et à d'autres aspects de la combinaison des pièces, l'impact du jeu a été minimisé, ce qui permet d'obtenir un positionnement de haute précision. Réduction significative du temps nécessaire à la conception Le corps compact abrite l'ensemble du mécanisme de mouvement linéaire.
