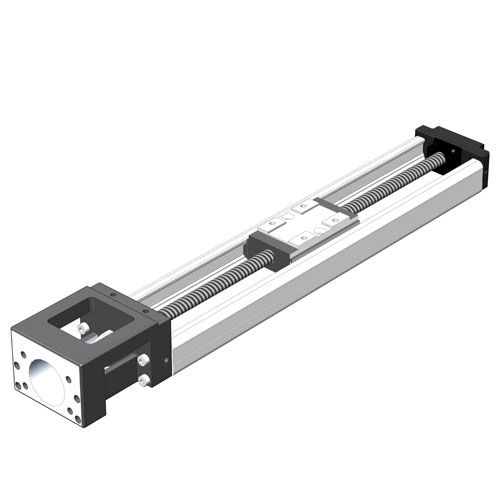

Actionneur linéaire THK KR series

électriqueà vis à billescompact

Le chariot linéaire de la série THK KR se compose d'un rail extérieur très rigide avec une section transversale en forme de U, d'unités de guidage LM des deux côtés et d'une unité de vis à billes au centre. Grâce à son bloc intérieur à structure intégrale composé d'un rail extérieur très rigide avec une section transversale en U, d'unités de guidage LM sur les deux faces latérales et d'une unité de vis à billes au centre, l'actionneur à guidage LM modèle KR permet d'obtenir un actionneur très rigide et très précis dans un espace minimal. En outre, comme les boîtiers A et B servent également d'unités de support et le bloc intérieur de table, ce modèle permet de réduire considérablement les heures de travail nécessaires à la conception et à l'assemblage, contribuant ainsi à la réduction des coûts totaux. charge égale dans 4 directions Chaque rangée de billes est disposée à un angle de contact de 45° de sorte que la charge nominale sur le bloc intérieur est uniforme sous les charges appliquées au bloc intérieur dans les quatre directions (radiale, radiale inversée et latérale). Par conséquent, le modèle KR peut être utilisé dans n'importe quelle orientation de montage. Grande rigidité L'utilisation d'un rail extérieur avec une section transversale en forme de U augmente la rigidité contre un moment et une torsion. La section du guide linéaire étant constituée de 4 rangées de rainures en arc de cercle qui permettent aux billes de se déplacer en douceur, même sous une précharge, on obtient un guide très rigide sans jeu. En outre, la variation de la résistance au frottement causée par la fluctuation de la charge est minimisée, ce qui permet au système de suivre une avance très précise.
