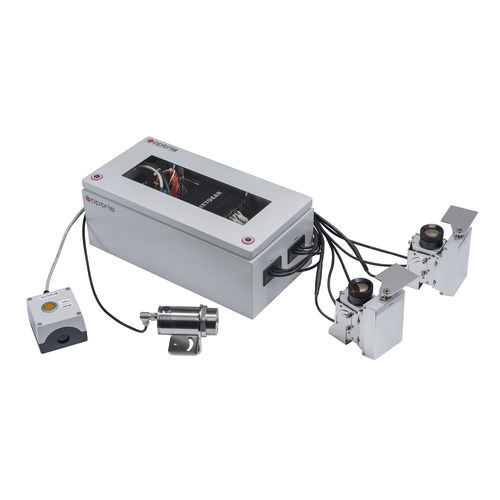

Système d'inspection à caméra infrarouge 640i G7

de mesurede surface de verrepour l'industrie du verre

Grâce au tout nouveau système d'inspection de verre Optris, vous bénéficiez d’une solution entièrement novatrice de la mesure de la température en production de vitrage « Low E ». Le verre à isolation renforcée représente un défi majeur pour la technologie de mesure par infrarouge, traditionnellement utilisée pour mesurer par le haut le verre en sortie de four. Le nouveau système d'inspection Bottom Up répond effectivement à ce défi en installant sous la ligne de trempe deux caméras thermiques qui mesurent la température sur la face sans revêtement du verre, donc à forte émissivité. La combinaison et la synchronisation de deux caméras thermiques VGA dotées chacune d’un champ de vision optimal de 111° permet d’obtenir une excellente résolution de balayage linéaire de 1600 pixels sur une largeur optimale de 4,3 m. Son pyromètre CTlaser 4M ultra-rapide avec un temps d'exposition de 90 µs associé au système de protection de l'objectif à commande numérique (DCLP) offre une protection fiable pour les deux caméras infrarouges en cas de casse du verre. Caractéristiques principales : • Système compact bottom up pour une mesure indépendante du revêtement mesure en dessous • Le système de protection de l'objectif à commande numérique (DCLP) élimine la nécessité de souffler l'objectif supplémentaire de la caméra • Système pré-assemblé pour une installation facile sur le verre fours de trempe • Calcul de la surface du verre • Soit l’imageur PI 640i G7 avec un FOV de 90° ou 60°, soit l’imageur PI 450i G7 avec un FOV de 80° ou 53°. • 2x Interface de processus industriel • CTlaser 4ML avec un détecteur de verre brisé avec interface USB
