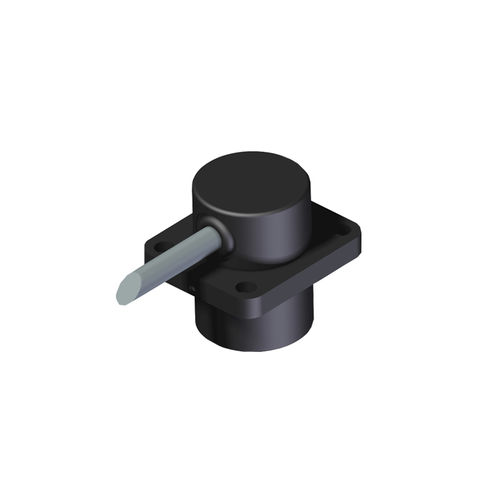

Capteur de position linéaire OIS22

sans liaison mécaniquemagnétostrictifoptique

OIS22 Capteur de position absolue pour les cylindres oléodynamiques Description générale Afin de connaître en permanence la position absolue de la tige dans un cylindre (application des cylindres oléodynamiques par exemple), Optoi a développé un capteur réfléchissant, basé sur la technologie optique. La plateforme brevetée est basée sur un capteur intelligent, basé sur des émetteurs et récepteurs optiques, combiné à un code barre robuste, qui est situé sur la tige du piston. Le code à barres est fabriqué selon à plus de 10 ans d'expérience dans le domaine des machines automobiles pour le marché industriel et agricole. Une partie de cette codification est détectable en continu, pendant le mouvement du piston dans le cylindre, grâce à des moyens de détection appropriés qui sont généralement disposés dans le cylindre de l'unité cylindre-piston Les principaux avantages de cette méthode de mesure innovante, par rapport aux méthodes traditionnelles (magnétostrictifs et potentiomètres), sont : l'absence de personnel d'installation (le capteur peut être simplement enfiché dans l'enveloppe du cylindre, et non dans la tige), le sans contact de la mesure (principe de réflexion optique), l'adéquation aux cylindres de direction (passage par la tige), la robustesse de la tige (qui peut être solide et non percée) et enfin l'absence d'étalonnage / substitution facile. En quelques mots, une technologie plug & play et fiable Demandes Contrôle de la position des vérins de direction Contrôle de la position des vérins de levage Contrôle de la position des vérins d'inclinaison fait pour Les machines pilotées par satellite Machines agricoles Machines pour terrains difficiles Manutentionnaires, machines forestières Caractéristiques Le plus facile à assembler Non invasif (sans contact, pas de forage de tige) Installable également sur les cylindres à double effet
