Système de mesure de coordonnées LB-500

à laserCNC

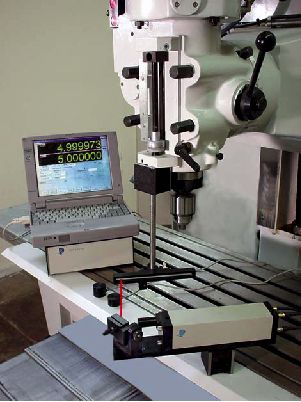

LASER/BALLBAR Le LB-500 Laser/Ballbar d'OPTODYNE (brevet en instance) est un module complémentaire au MCV-500, Linear-Machine Calibration System d'OPTODYNE. Le système combiné peut être utilisé pour calibrer des machines-outils CNC, des MMT (machines à mesurer tridimensionnelles) et d'autres machines et étages de mesure de précision et effectuer des essais circulaires pour le servocalibrage et les essais dynamiques. Le Laser/Ballbar d'OPTODYNE permet de mesurer rapidement et efficacement la précision de contournage d'une machine sur une trajectoire circulaire. Le test circulaire montre comment les axes travaillent ensemble pour déplacer la machine sur une trajectoire circulaire. Les écarts par rapport à un cercle parfait sont dus à des erreurs telles que jeu, servomismatch, décalage d'échelle, géométrie de la machine, erreurs périodiques, glissade de bâton, etc. Un tracé polaire est ensuite généré pour montrer aux machines les véritables capacités de contournage. Grâce à ses capacités uniques, les débits de données élevés (jusqu'à 1000 données/sec), la haute résolution (0,005 µm - 0,000000005 ") et le petit rayon (aussi petit que 0,05"), les erreurs dynamiques peuvent également être déterminées à des débits élevés. Le logiciel WindowsTM, fonctionnant sur n'importe quel ordinateur compatible IBM, est convivial et conçu pour recueillir et analyser des données conformément à une variété de normes industrielles.
