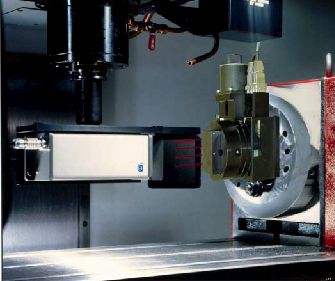

Système de mesure à laser RT-100

Le paquet automatique de calibrage de Tableau rotatoire du RT-100A d'OPTODYNE est un dispositif supplémentaire à l'instrument linéaire et angulaire du MCV-2002 d'Optodyne de machine de calibrage (ou au modèle MCV-4000 augmenté). Le système combiné peut être employé pour calibrer les tables rotatoires ou les étapes avec de grande précision. La méthode d'Optodyne est différente de l'approche comparative conventionnelle utilisant un interféromètre de laser, où le dispositif d'essai est comparé aux inexactitudes connues dans un calibreur rotatoire principal. Cette approche comparative est très chère et difficile d'employer. Des instruments de calibrage de la machine d'Optodyne sont basés sur notre technologie de propriété industrielle et brevetée du mètre de déplacement de laser Doppler (LDDM). Le système de laser de double-poutre peut être employé par lui-même pour mesurer un angle de rotation jusqu'au ± 10 degrés. Avec la petite plaque tournante fournie, la gamme angulaire de mesure peut être prolongée à 360 degrés dans les augmentations jusqu'à 10 degrés. Par conséquent, les combinaisons peuvent être employées pour calibrer les tables rotatoires ou les étapes.
