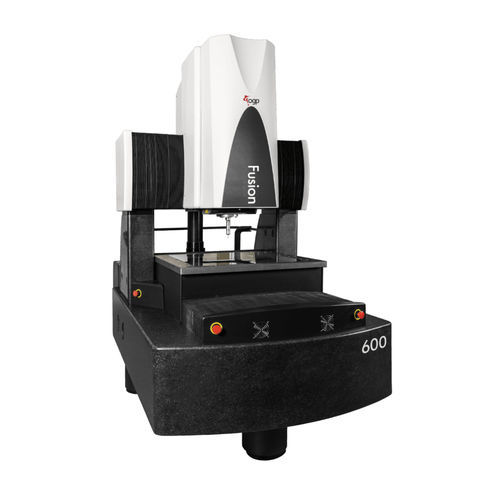

Système de mesure du champ de vision (FOV) FUSION 600

à laseroptique3D

Les systèmes Fusion® 600 d'OGP® sont des systèmes de maquettes de sol multicapteurs de haute précision à grand champ de vision (LFOV), capables de mesurer en 3D, avec une plage de mesure étendue de 600 x 560 x 300 mm. Optique - Deux chemins optiques avec un changement de grossissement instantané entre un faible mag avec une zone de visualisation de 100 mm et un fort mag pour la mesure de petites caractéristiques et l'autofocus, entièrement télécentrique pour la précision de l'image. Plate-forme stable - Une base massive en granit et un pont en Meehanite® thermiquement stable permettent d'obtenir des performances élevées avec des moteurs linéaires. Polyvalence multicapteurs - En option, palpeur à contact, palpeur à balayage, laser TeleStar® TTL, palpeur Rainbow et indexeurs rotatifs à 4 et 5 axes. Tous les capteurs sont placés avec précision sur la ligne centrale optique grâce au mécanisme de déploiement rotatif breveté. Productivité - Logiciel de métrologie ZONE3 basé sur la CAO 3D, avec fonctions AutoID et FeatureExtractor intégrées pour des mesures en une seule touche. Le traitement d'images plein champ et les caméras à grande vitesse permettent de mesurer instantanément des scènes entières
