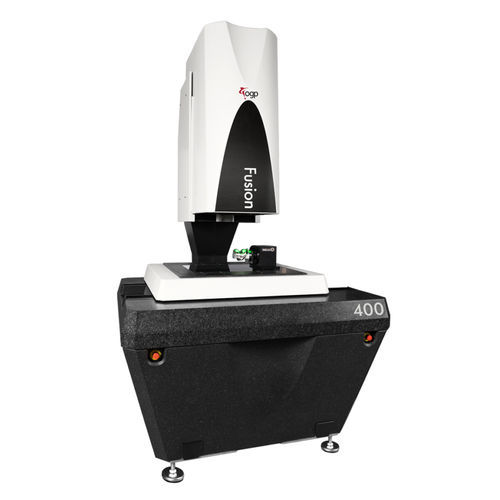

Système de mesure du champ de vision (FOV) FUSION 400

à laseroptique3D

Les systèmes Fusion® 400 d'OGP® sont des systèmes de maquettes de sol multicapteurs de haute précision à grand champ de vision (LFOV), capables d'effectuer des mesures en 3D, avec une plage de mesure de 400 x 300 x 250 mm. Optique - Deux chemins optiques avec un changement de grossissement instantané entre un faible mag avec une zone de visualisation de 100 mm et un fort mag pour la mesure de petites caractéristiques et l'autofocus, entièrement télécentrique pour la précision de l'image. Plate-forme stable - Une base solide en fonte avec une plaque de surface en granit et une platine composée permettent des mesures extrêmement précises. Polyvalence multicapteurs - En option, palpeur à contact, palpeur à balayage, laser TeleStar® TTL, palpeur arc-en-ciel et indexeurs rotatifs à 4 et 5 axes. Tous les capteurs sont placés avec précision sur l'axe optique par le mécanisme de déploiement rotatif breveté Productivité - Logiciel de métrologie ZONE3 basé sur la CAO 3D, avec fonctions AutoID et FeatureExtractor intégrées pour des mesures en une seule touche. Le traitement d'images plein champ et les caméras à grande vitesse permettent de mesurer instantanément des scènes entières
