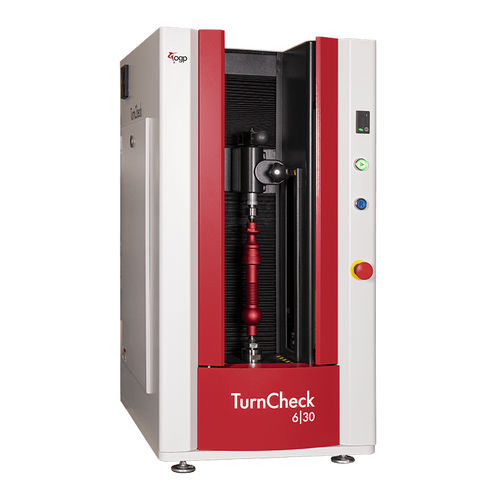

Appareil de mesure de dimensions TurnCheck™ Series-6

optiquepour arbre

Les systèmes TurnCheck™ Series-6 sont des instruments de mesure optique de précision des arbres conçus pour les environnements d'atelier. Robuste et fiable, le TurnCheck accueille des pièces d'une longueur maximale de 300 mm. Les systèmes TurnCheck Series-6 comprennent : Un système optique entièrement télécentrique à grand champ de vision La possibilité de mesurer des diamètres allant jusqu'à 60 mm et des longueurs allant jusqu'à 300 mm Mesures rapides et faciles de toutes les dimensions critiques des pièces tournées, depuis les simples longueurs et diamètres jusqu'aux formes et ajustements de profils avancés Réglage motorisé de l'angle d'hélice de ±12,5° en option pour des mesures correctes de la forme des filets Le logiciel du système TurnCheck offre une technologie avancée d'analyse d'image pour une mesure optique à grande vitesse. L'extraction automatique des caractéristiques trouve et mesure immédiatement toutes les caractéristiques de la pièce en un seul balayage. TurnCheck offre une mesure rapide et précise de pièces connues et inconnues sans programmation ni modèle CAO. TurnCheck offre des fonctions intégrées de GD&T et de meilleur ajustement, et peut produire toutes les données ponctuelles pour une analyse externe ou une rétroconception. L'ensemble de la contre-pointe mobile est conçu pour être facilement actionné d'une seule main pour un alignement mécanique précis de la pièce à usiner. Des kits de fixation supplémentaires en option, qui s'adaptent à la broche, permettent d'usiner des pièces sans centre.
