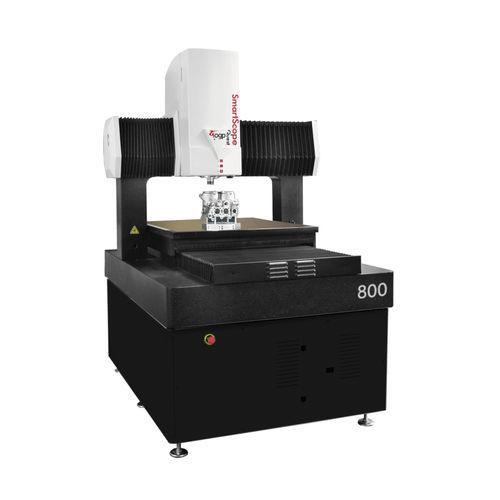

Machine de mesure tridimensionnelle à portique SmartScope® Quest™ 800

pour grandes piècesà capteur multipleoptique

SmartScope® Quest™ 800 est un système de mesure des coordonnées de modèles d'étage extrêmement précis qui intègre un palpeur à balayage, un palpeur tactile, des micro-sondes et le laser breveté TeleStar® Plus TTL pour la polyvalence et la précision. Le Quest 800, avec son vaste volume de mesure XYZ de 790 x 815 x 300 mm (et sa course Z disponible de 400 mm), est conçu pour mesurer de très grandes pièces. Une solide plate-forme de pont en granit repose sur une structure de support en acier robuste et la conception du pont limite le mouvement de la pièce mesurée à l'axe Y, offrant ainsi une stabilité de mesure. Le Quest 800 offre : Une métrologie vidéo précise - Une optique TeleStar® télécentrique à zoom 10:1 pour le plus haut niveau de performance optique Un éclairage superbe pour les meilleures mesures vidéo - L'éclairage standard de profil, l'éclairage coaxial de surface et l'éclairage SmartRing™ éclairent les pièces sous tous les angles ; une mesure dimensionnelle multicapteurs Polyvalence multi-capteurs - Palpeur tactile en option, laser DRS™ hors axe, laser interférométrique TeleStar TTL sur axe, micro-sondes, palpeur à contact continu SP25, tête de palpage motorisée PH10 et indexeurs rotatifs 4ème et 5ème axes Optique Standard zoom télécentrique auto-compensateur AccuCentric® TeleStar® 10:1, motorisé ; gamme mag 0,8x - 8x, avec jusqu'à 10 positions calibrées ; objectif 1,0x En option Projecteur de grille de mise au point : Source LED Objectifs de remplacement : 0.45x, 0.5x, 2.0x, 4.0x Lentilles laser : 0.45x, 0.5x, 2.0x, 4.0x Illumination Profil de sous-étage monochromatique haute performance breveté, surface TTL coaxiale à LED, 8 secteurs/6 anneaux SmartRing™ LED
