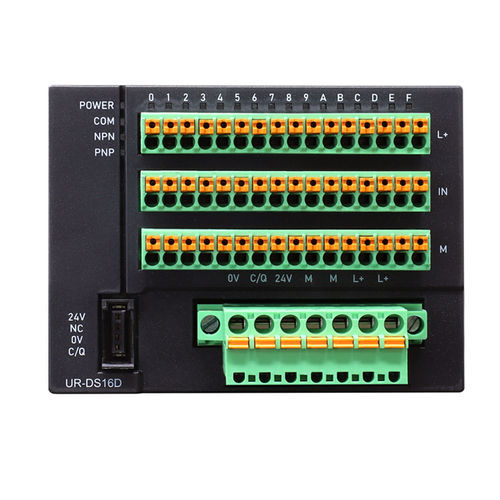

Module E/S analogique UR-DS Series

numériqueIO-Linkà 16 E/S

Unité qui convertit 1 CH de ports IO-Link dans IO-Link Master en 16 points d'E/S numériques E/S extensible jusqu'à 256 (16 x 16) points en se connectant au maître IO-Link de la série UR. L'entrée numérique est de type Sink (NPN) / Source (PNP), toutes les bornes sont commutées en même temps. La sortie numérique est de type Sink(NPN) / Source(PNP), chaque broche peut être commutée individuellement (notre original). Unité qui convertit 1 CH de ports IO-Link dans IO-Link Master en 4 CH d'E/S analogiques Les entrées analogiques sont des tensions (0 à 10 VDC, -10 à 10 VDC, 0 à 5 VDC, 1 à 5 VDC) et des courants (0 à 20 mA, 4 à 20 mA), commutables individuellement pour chaque canal. Les sorties analogiques sont des tensions (0 à 10 VDC, -10 à 10 VDC, 0 à 5 VDC) et des courants (0 à 20 mA), commutables pour chaque canal individuellement. Exemple de configuration du système avec le maître IO-Link de la série UR et le concentrateur IO-Link de la série UR-DS Le concentrateur IO-Link est connecté avec une connexion IO-Link 1:1 au maître IO-Link de niveau supérieur de la série UR. La conversion du port 1 CH du maître IO-Link en E/S numériques et analogiques permet de connecter des capteurs et des actionneurs existants tout en économisant du câblage.
