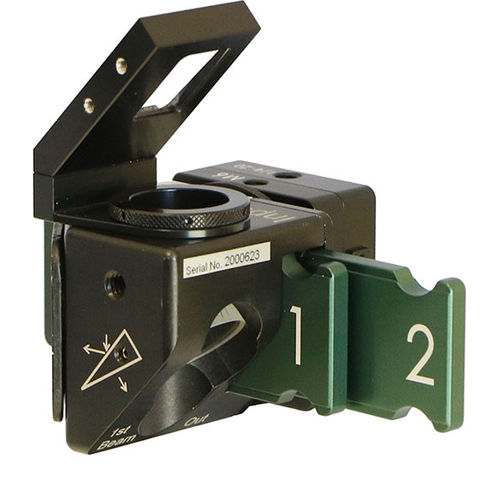

Séparateur de faisceaux optiques LBS-300s Series

Combinaison de filtres à densité neutre et d'un système optique d'échantillonnage à double faisceau Description Le séparateur de faisceau LBS-300s pour les caméras à monture C, CS ou Ophir vous permet de mesurer des faisceaux laser de diamètre jusqu'à 15 mm et des puissances allant de 10 mWatts à ~400 Watts. L'échantillonneur de faisceau est conçu de manière à ce que la polarisation préférentielle l'effet de sélection d'un seul coin est annulé et l'image du faisceau qui en résulte est corrigée pour rétablir la polarisation les composants du faisceau original. L'échantillonneur de faisceau fonctionne en réfléchissant le faisceau entrant sur les surfaces frontales d'une paire de se coince à 90 degrés dans la caméra. Environ 99 % du faisceau est transmis par l'échantillonneur de faisceau avec 0,01 % de transmis à la caméra. Un ensemble de filtres ND réglables est fourni pour effectuer les derniers réglages d'intensité du faisceau avant qu'il n'atteigne le imageur de caméra. Si une atténuation supplémentaire est nécessaire, une cale externe peut être montée sur le port d'entrée, mais cette troisième cale provoquent une sélectivité de la polarisation lorsque le faisceau est polarisé de manière significativement différente dans les plans S et P. Un fil de 1,035-40 est prévu derrière chaque coin le long de l'axe du faisceau de sortie qui peut être utilisé pour monter directement des accessoires avec des tubes de lentilles de 1", tels que des décharges de faisceau ou même des capteurs de puissance et d'énergie aux LBS-300. Spécifications Interface : C-mount Longueurs d'ondes recommandées : LBS-300s-UV : 266 - 355nm, LBS-300s-VIS : 400-700nm, LBS-300s-NIR : 1064 nm , LBS-300s-BB : 190 - 1550nm Seuil de dommages : LBS-300s-UV : 100 W/cm2 CW ou 20 mJ/cm2 (impulsion 10ns) LBS-300s-VIS : 50 W/cm2 CW ou 1 J/cm2 (impulsion 10ns) . LBS-300s-NIR : 50 W/cm2 CW ou 1 J/cm2 (impulsion 10ns) . LBS-300s-BB : voir la fiche technique
