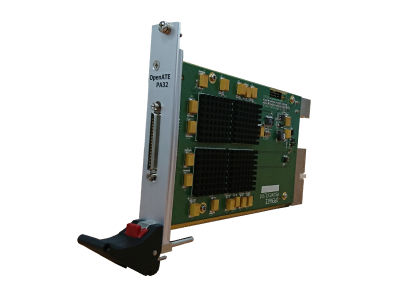

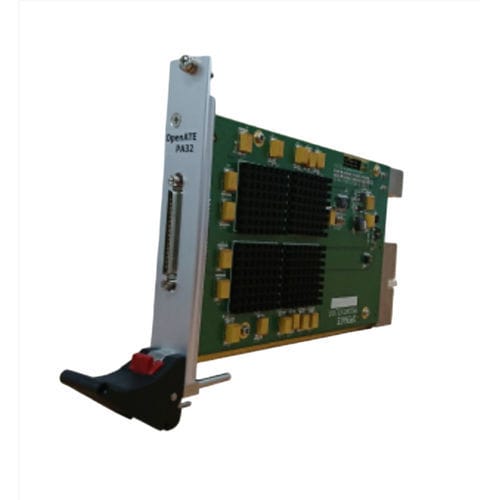

Carte d'E/S numérique PA32IX

à 32 E/SPXIbox

Le PA32IX représente un nouveau niveau de performance et de capacités pour l'instrumentation numérique basée sur PXI. Chaque carte peut fonctionner comme un sous-système numérique autonome ou, si nécessaire, plusieurs cartes peuvent être interconnectées, supportant jusqu'à 512 broches bidirectionnelles (16 cartes). Le PA32IX prend également en charge une mémoire de motifs profonde en offrant 64 M de mémoire vectorielle embarquée avec un contrôle statique de la direction par broche et avec des fréquences de test allant jusqu'à 50 MHz. Avec la nouvelle mémoire de capture de 64M, le PA32IX peut capturer 32 canaux de données log. Caractéristiques Le PA32IX supporte -0.5 ~ +5 VTH par canal ,VIH/VIL par canal. Le PA32IX offre 1, 2 driver TG Edges, 1 strobe TG Edges, et quatre formats de données d'entraînement sont supportés : RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) qui permettent de créer une variété de cycles de bus et de formes d'onde pour tester les cartes et les circuits imprimés et de formes d'onde pour tester les produits au niveau de la carte et du boîtier Compatibilité Toutes les cartes PXI d'OpenATE Interfaces sont conformes à la spécification PXI 2.0 (publiée en août 2000) Logiciel Le PA32IX est fourni avec API et Pattern Editor. Le Pattern Editor est un outil logiciel qui permet d'éditer des modèles de test. Application - Capture de mires numériques - Génération de motifs numériques - Test de circuits intégrés hybrides et numériques
