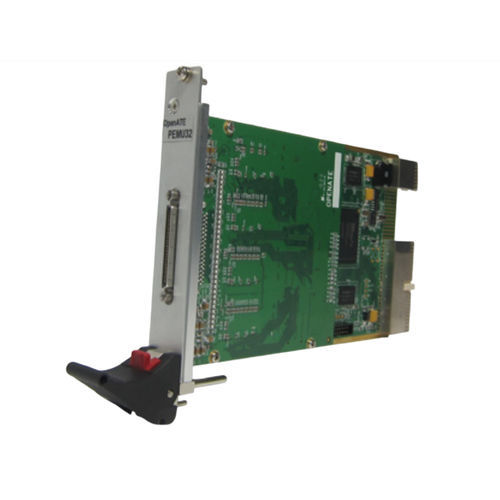

Carte d'E/S numérique PEMU32

à 32 E/SPXI3U

Le PEMU32 représente un nouveau niveau de MULTIFONCTION pour l'instrumentation basée sur PXI. Basé sur l'architecture éprouvée du PE32, le PEMU32 offre un PMU/DPS haute tension et une électronique à broches dans un facteur de forme PXI compact de 3U. Chaque carte peut fonctionner comme un sous-système numérique autonome ou, si nécessaire, plusieurs cartes peuvent être interconnectées, supportant jusqu'à 256 broches bidirectionnelles (8 cartes). Le PEMU32 prend également en charge une mémoire de motifs profonde en offrant 32 M de mémoire vectorielle embarquée avec un contrôle dynamique de la direction par broche et avec des fréquences de test allant jusqu'à 10 MHz. Le PEMU32 supporte -1 ~ +10 VOH VOL VIH VIL par canal et 32 PMU/4 DPS par carte. Le PEMU32 offre 4 jeux de timing, 2 TG Edges de pilote, 2 TG Edges de strobe. 1 jeu de formats avec six formats de données de pilotage sont supportés : RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero) NRO (Non Return To One), SBC (Surround By Complement) ,NF(no format) qui permettent de créer une variété de cycles de bus et de formes d'onde pour tester les produits au niveau de la carte et du boîtier. 8 PMU peuvent être couplés à des DPS à courant élevé DPS. compteur 100MHz 32 bits pour la mesure de fréquence. Mémoire embarquée Le PEMU32 offre 32 M de mémoire vectorielle par canal. Des temps de cycle de motifs programmables jusqu'à 232 ou infinis. Il y a des symboles de motifs incluant 0, 1, L, H, X, Z, J, Q. 32 M d'enregistrement ou de capture de défauts pour chaque canal. Compatibilité Toutes les cartes PXI d'OpenATE Interfaces sont conformes à la spécification PXI 2.0 (publiée en août 2000) Logiciel Le PEMU32 est fourni avec l'API et le Pattern Editor. Le Pattern Editor est un outil logiciel qui édite les modèles de test. Application - Équipement de test automatique (ATE) - Test fonctionnel numérique grand public - Génération/capture de motifs numériques
