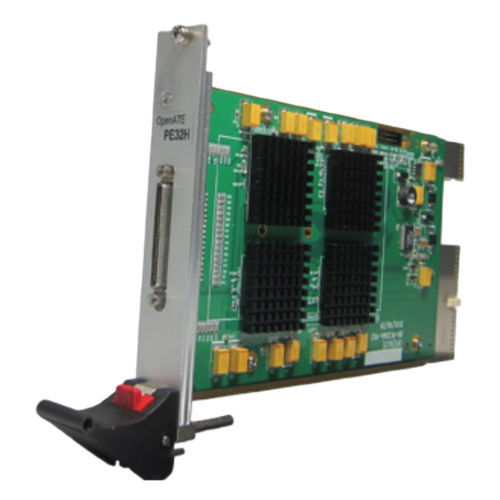

Carte d'E/S numérique PE32H

à 32 E/SPXI3U

Le PE32H représente un nouveau niveau de performance et de capacités pour l'instrumentation numérique basée sur PXI. Basé sur l'architecture éprouvée du PE32, le PE32H offre une électronique à broches haute performance et un générateur de synchronisation amélioré dans un facteur de forme PXI 3U compact. Chaque carte peut fonctionner comme un sous-système numérique autonome ou, si nécessaire, plusieurs cartes peuvent être interconnectées interconnectées, supportant jusqu'à 256 broches bidirectionnelles (8 cartes). Le PE32H prend également en charge une mémoire de motifs profonde en offrant 32M de mémoire vectorielle embarquée avec un contrôle dynamique de la direction par broche et avec des taux de test allant jusqu'à 66 MHz. Avec la nouvelle mémoire d'enregistrement de 32M, le PE32H peut capturer 32 canaux de données ou d'enregistrement d'échec. Le PE32H supporte -1 ~ +7 VOH VOL VIH VIL par canal et 4 PMU par carte. Le PE32H offre 4 jeux de timing, 2 TG Edges de pilote, 1 TG Edges de stroboscope. 4 jeux de formats, modifiables à la volée, et quatre formats de données du pilote sont supportés : RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) qui peut offrant la flexibilité de créer une variété de cycles de bus et de formes d'onde pour tester les produits au niveau de la carte et du boîtier. Un compteur de 200MHz 32bit pour la mesure de fréquence. Le modèle de sites quadruple peut exécuter un modèle de 32 ch comme un modèle de 4 sites de 8 ch. Mémoire embarquée Le PE32H offre 32 M de mémoire vectorielle par canal. Les temps de cycle des motifs sont programmables jusqu'à 232 ou infinis. Il existe des symboles de motifs tels que 0, 1, L, H, X, Z, J, Q. Compatibilité Toutes les cartes PXI d'OpenATE Interfaces sont conformes à la spécification PXI 2.0 (publiée en août 2000) Logiciel Le PE32H est fourni avec API et Pattern Editor. Le Pattern Editor est un outil logiciel qui édite les modèles de test.
