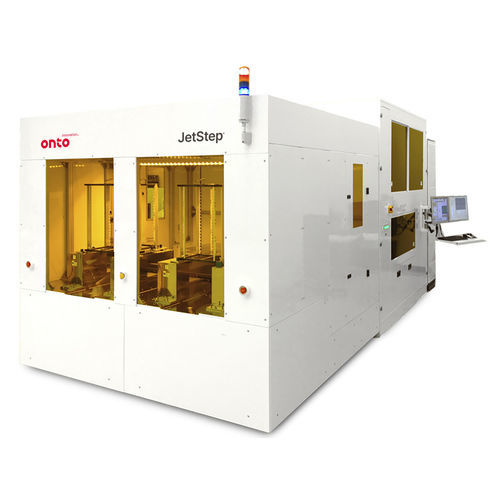

Système de lithographie pour l'industrie des semi-conducteurs JetStep® S3500

Conçu pour fournir à OSATS une solution de lithographie capable de fabriquer en grand volume des emballages au niveau des panneaux. Aperçu du produit Le système de lithographie de panneaux JetStep S3500 est conçu spécifiquement pour la production avancée de panneaux d'emballage. Le système intègre des fonctions avancées qui répondent aux exigences de l'emballage au niveau du panneau, telles que le décalage de la matrice dû à la précision du placement ou aux étapes de traitement ultérieures, le décalage CTE, le gauchissement du panneau et la manipulation du panneau. Il intègre le plus grand champ d'exposition disponible avec une capacité de résolution jusqu'à 2/2 et des options pour une résolution accrue jusqu'à 1/1. Applications - Emballage de niveau panneau en éventail (FOPLP) - Through silicon via (TSV) - Intercalaires - Lignes de redistribution (RDL) / Métallisation sous la bosse (UBM) - Substrats non standard Spécifications - L'objectif de projection et le système d'éclairage haute-fidélité offrent la plus grande fenêtre de traitement pour 2/2 - Paramètres de longueur d'onde sélectionnables par l'utilisateur - Compensation automatique du décalage de la matrice pour un meilleur enregistrement de la couche zéro - Alignement de la face arrière - Le format de réticule carré de 6 pouces permet un réticule rentable et un coût d'exploitation réduit - Mandrin de réticule à 6 degrés de liberté avec réglage automatique du grossissement pour un enregistrement précis couche par couche - Système automatisé de manipulation et de stockage des réticules avec échange rapide des réticules pour maximiser le débit - Système d'alignement par reconnaissance des formes entièrement programmable et flexible - Autofocus en temps réel "à la volée" sur chaque site d'exposition pour ajuster automatiquement la mise au point sur la topologie - Système de gestion de l'environnement pour réduire la contamination des produits
