Système de métrologie pour semiconducteurs QS1200™
pour wafers

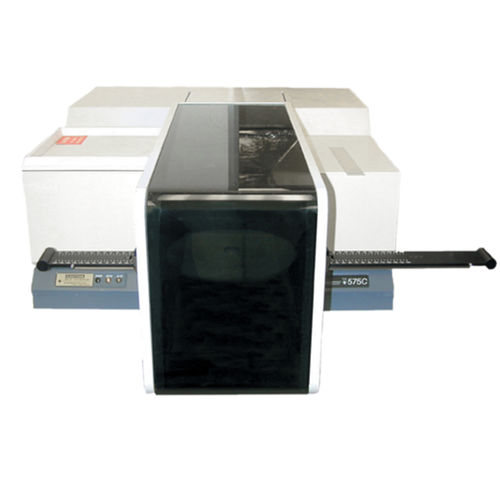

Système de métrologie pour semiconducteurs - QS1200™ - Onto Innovation Inc. - pour wafers
Système de métrologie pour semiconducteurs - QS1200™ - Onto Innovation Inc. - pour wafers
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
pour wafers, pour semiconducteurs

Description

L'outil de métrologie FTIR QS1200 est un système de table pour le contrôle de dopants, la mesure d'épaisseur d'épingles et d'autres applications Aperçu des produits Le système QS1200 est spécialement conçu pour les fabs de semi-conducteurs avancés qui effectuent la caractérisation des matériaux dans les zones de croissance du silicium et de fabrication de dispositifs. Il offre un nouveau niveau d'intégration de la technique FTIR en utilisant une technologie optique éprouvée, et un plateau manuel pour accueillir les plaquettes standard SEMI de 100, 125, 150, 200 et 300 mm de diamètre. Des pièces de plaquettes de forme irrégulière et des tranches de silicium de 2 mm d'épaisseur peuvent également être utilisées sur le système QS1200.

---

Ceci est une traduction automatique  (voir l’original en anglais)
