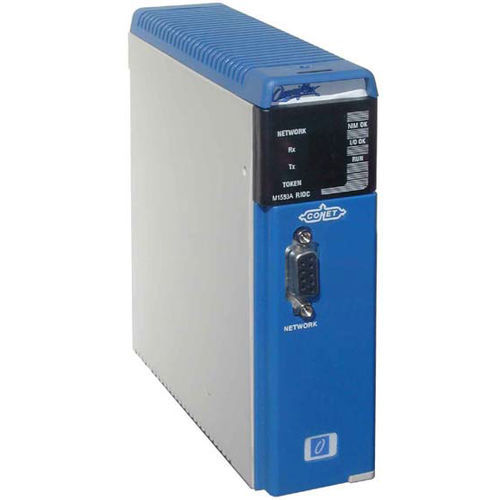

Système de commande E/S M1593A

à distancepour automatisme

-Conçu spécifiquement pour les systèmes d'E/S à distance -Étendre les E/S aux systèmes Maxiflex jusqu'à 1000 E/S -Mettez en œuvre des systèmes de contrôle redondants doubles -Connectez jusqu'à 3 bases d'E/S esclaves distantes supplémentaires -Connectez les E/S distantes aux unités centrales Maxiflex jusqu'à 10 km de distance Le module M1593A Remote I/O Conet Link (RIOc) permet de connecter jusqu'à trois bases d'E/S distantes Maxiflex à une base maître Maxiflex. En outre, il peut être utilisé dans des applications redondantes d'E/S à distance et de contrôle Maxiflex. Le module de liaison MAXIFLEX RIOc est conçu spécifiquement pour ajouter des E/S à distance aux systèmes Maxiflex et est placé à côté de l'unité centrale dans le logement 1 d'une base principale. En outre, un scanner d'E/S RIOc (M1249A) est placé dans le logement de l'unité centrale de chacune des bases d'E/S à distance. Ce scanner d'E/S analyse automatiquement toutes les E/S de sa base et communique ces données avec le module de liaison d'E/S à distance Maxiflex M1593A dans la base principale, rendant les données d'E/S à distance disponibles dans la "table d'échange de données (DIT)" de l'unité centrale principale. Jusqu'à 3 bases d'E/S à distance, chacune avec son propre scanner d'E/S M1249A, peuvent être connectées à une seule base d'unité centrale principale, ce qui donne un total de 1000 E/S accessibles à partir de l'unité centrale principale. L'unité centrale RIOc Scanner identifie automatiquement la présence de modules d'E/S et effectue un balayage d'E/S de ces modules, mettant ces données à la disposition du module de liaison d'E/S à distance dans la base principale, sans qu'aucune programmation ne soit nécessaire. La liaison de données vers le module de liaison d'E/S à distance Maxiflex fonctionne sur l'autoroute de données Conet, qui fournit un réseau industriel robuste à passage de jeton piloté par événement, capable de fonctionner jusqu'à 10 km.
