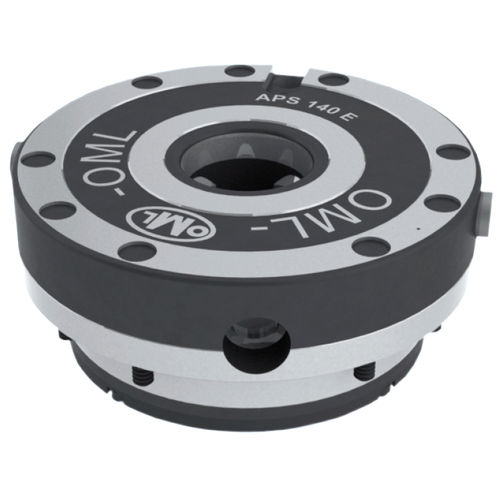

Cylindre de serrage point-zero à intégrer APS series

rapidecompactrond

Est une connexion universelle entre la machine-outil, le dispositif de serrage et/ou la pièce à usiner. La flexibilité de l'APS permet à la fois le positionnement et le serrage en une seule opération. APS utilise de l'air comprimé huilé (6 BAR-85 psi) pour le déverrouillage, il utilise la force du ressort pour le serrage. Aucun air comprimé n'est nécessaire à l'état verrouillé. Fixez les broches de serrage (A;B;C) sur les dispositifs de serrage ou sur la pièce à usiner et "c'est fait" !!! Positionnement et serrage en une seule opération avec une précision de répétabilité < 0,005 mm (0.0002"). Vos temps de réglage seront réduits de 90 %. L'APS vous offre une plus grande flexibilité dans le réglage et une augmentation de la productivité, ce qui se traduit par un court délai de récupération. SYSTÈME DE SERRAGE AVEC 3 MORS À 120° APS est le seul système de serrage POINT ZERO avec 3 mors à 120° et grâce à des traitements spéciaux antifriction et anticorrosion des axes et des mors de serrage (déjà traités au préalable à 62 HRC), il améliore encore ses performances. RIGIDITÉ MAXIMALE ! Piston monolithique avec plans inclinés Mors avec double plan incliné qui génère l'effet "PULL DOWN" PRÉCISION MAXIMALE ! Précision maximale de l'accouplement conique entre l'axe et le module FONCTION DE DÉVERROUILLAGE à 6 bars FONCTION TURBO La fonction Turbo est toujours intégrée dans les modules APS PREMIUM. Turbo est la fonction par laquelle l'air comprimé augmente la force de serrage appliquée par les ressorts (12 000 N) jusqu'à atteindre la force de serrage "PULL DOWN" de 30 000 N. FONCTION DE NETTOYAGE AUTOMATIQUE (APS PREMIUM) Le positionnement et le serrage des dispositifs et/ou de la pièce à usiner sont réalisés par les broches de serrage. Le type A est utilisé pour le centrage, le type B est utilisé pour la référence, le type C pour le serrage.
